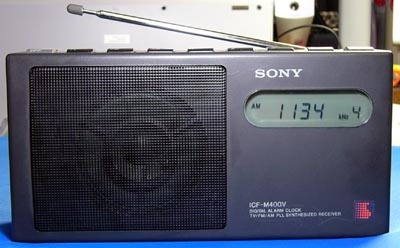

索尼ICF-M400L拆机维修

bg8ex

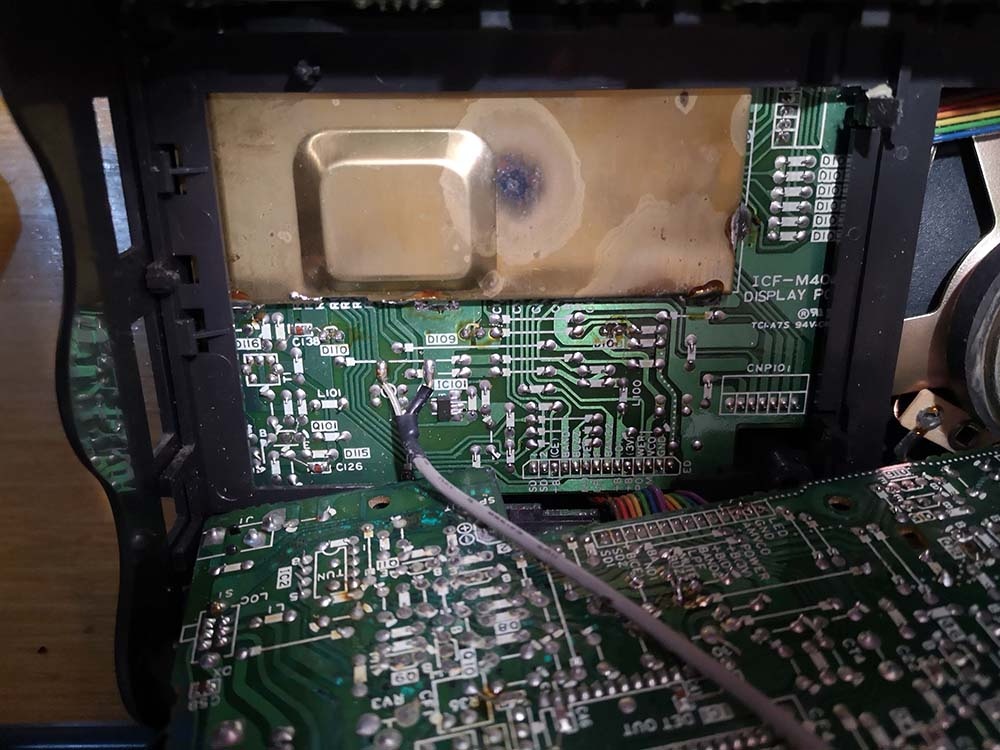

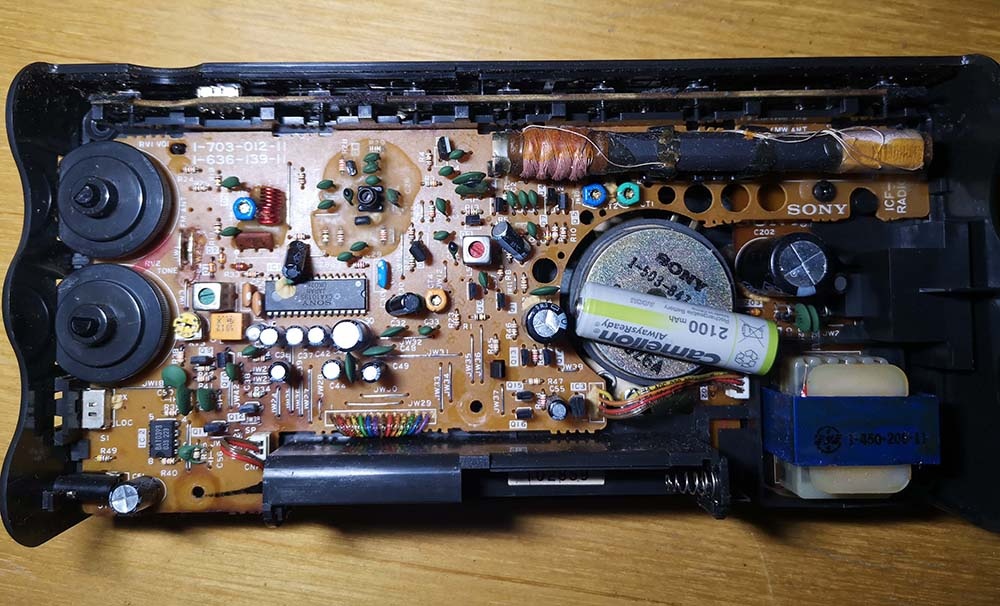

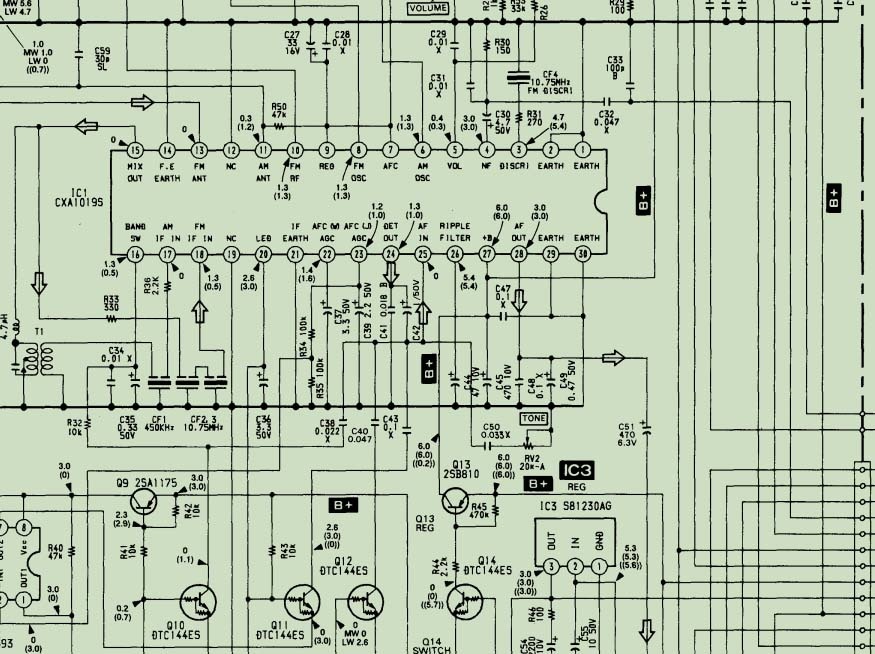

     索尼ICF-M400L收音机，故障现象为开机后各操作显示正常，但无声。 拆机，开机状态下测量CXA1091S集成电路电源脚+B电压为0V，测量电池端电压6V，电源开关三极管Q13的发射极电压6V，输出端集电极电压0v，无输出电压。在按动收音机开机关机的同时测量Q13基极有存在高低转变的电压，判断开关机控制信号正常。关机，测量CXA1019电源脚对地电阻为0欧姆，短路！ 挑开电路板上Q13集电极输出脚的跳线，测量CXA1019S的27脚电源输入端对地仍然为0欧姆，与之相连的且对地元件只有两只电容：C44电解电容和C47瓷片电容。拆下C44（47UF）测量发现已经短路！C47正常，测量CXA1019S27脚对地出现正常阻值不再短路，替换C47，考虑到这只电解电容如果短路很容易烧电源前级部分，测量Q13发现基极到发射机之间为几十欧姆，，PN结已经破坏，替换！   在更换两只短路元件后，开机测试收音机修复，功能正常了。
