[拆机修机] 熊猫T-31 调频/中波/短波 三波段插卡收音机拆机

熊猫/PANDA 熊猫/PANDA 5374 人阅读 | 6 人回复 | 2022-05-01 | 发消息

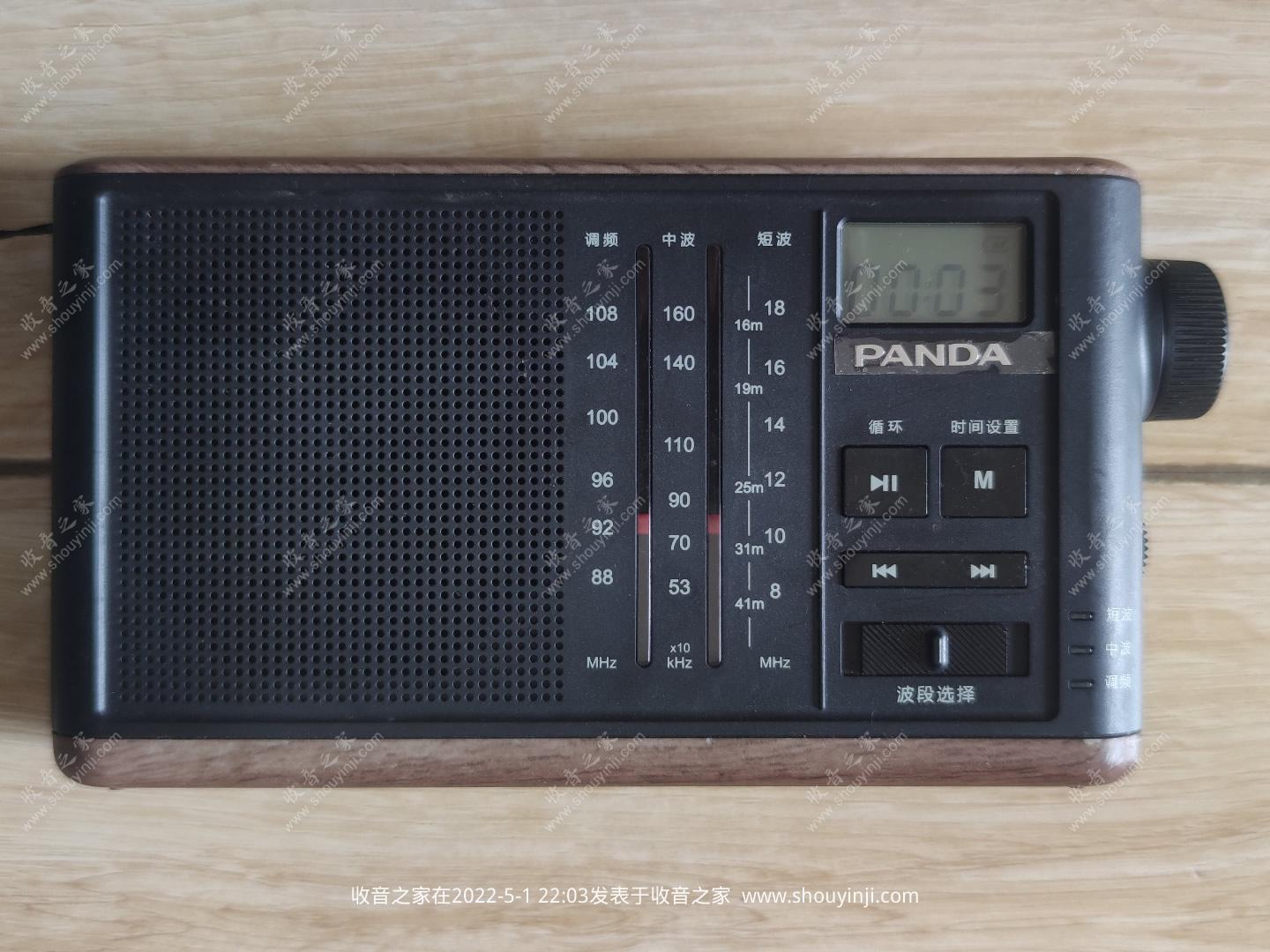

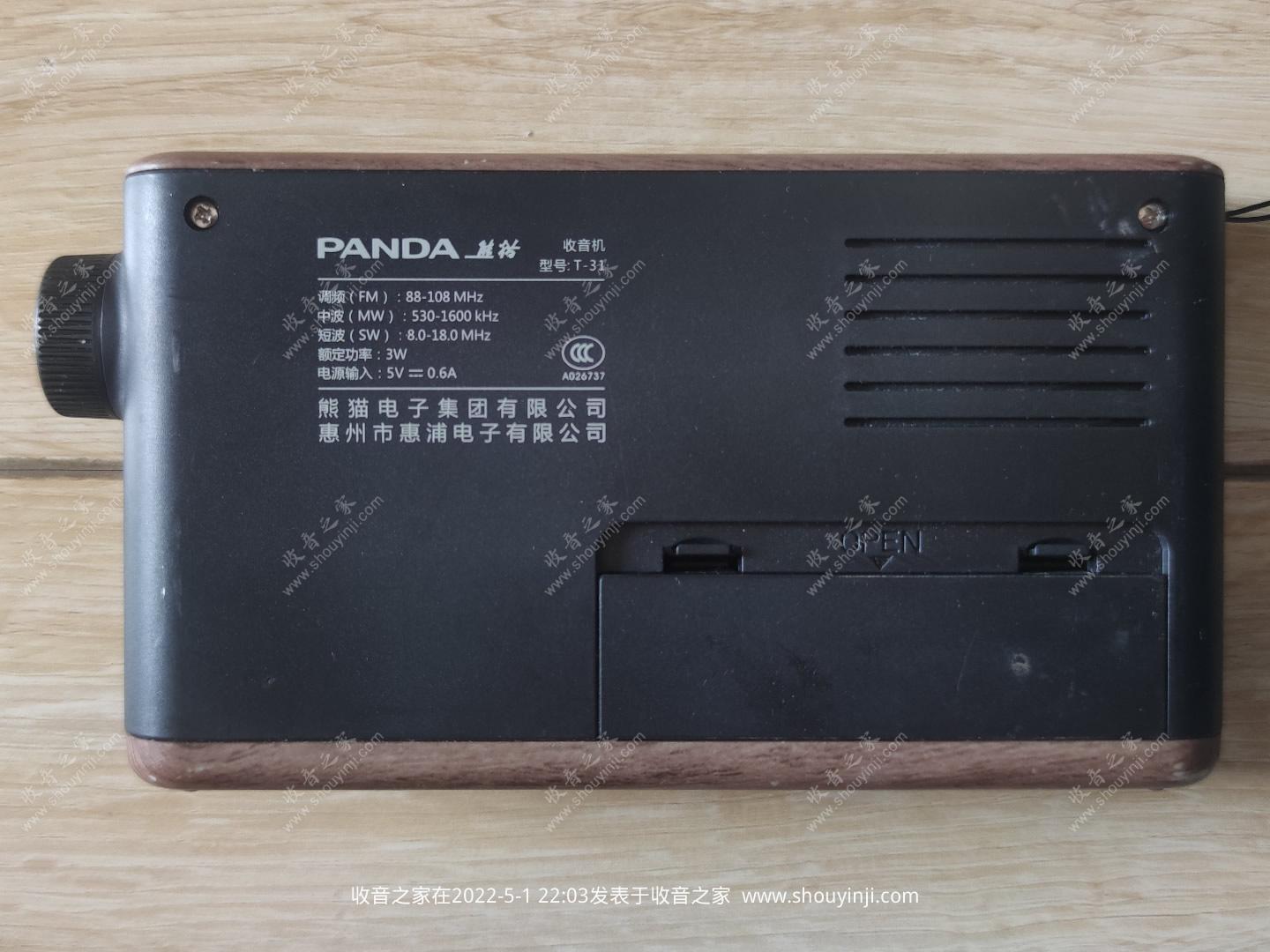

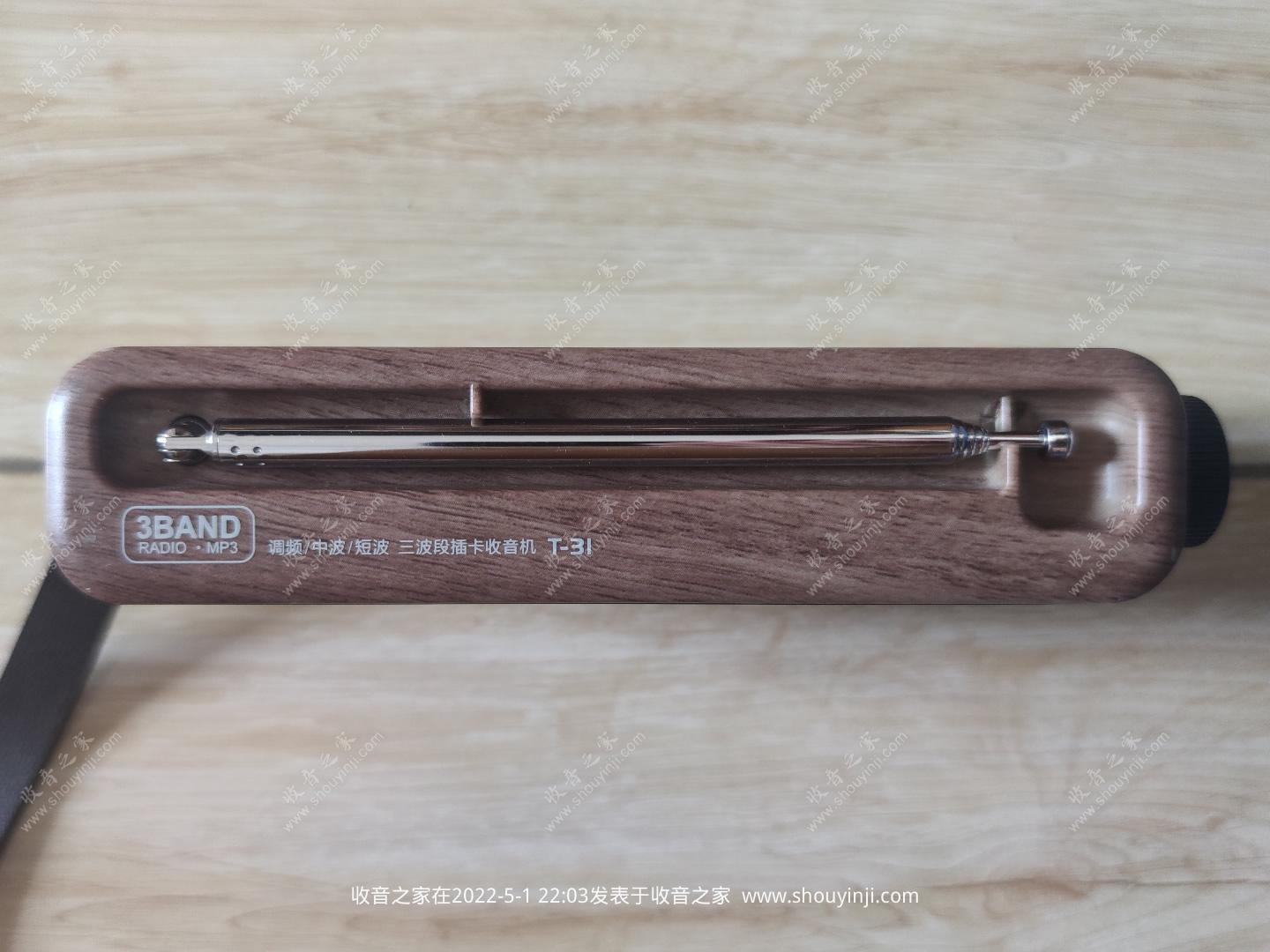

外观

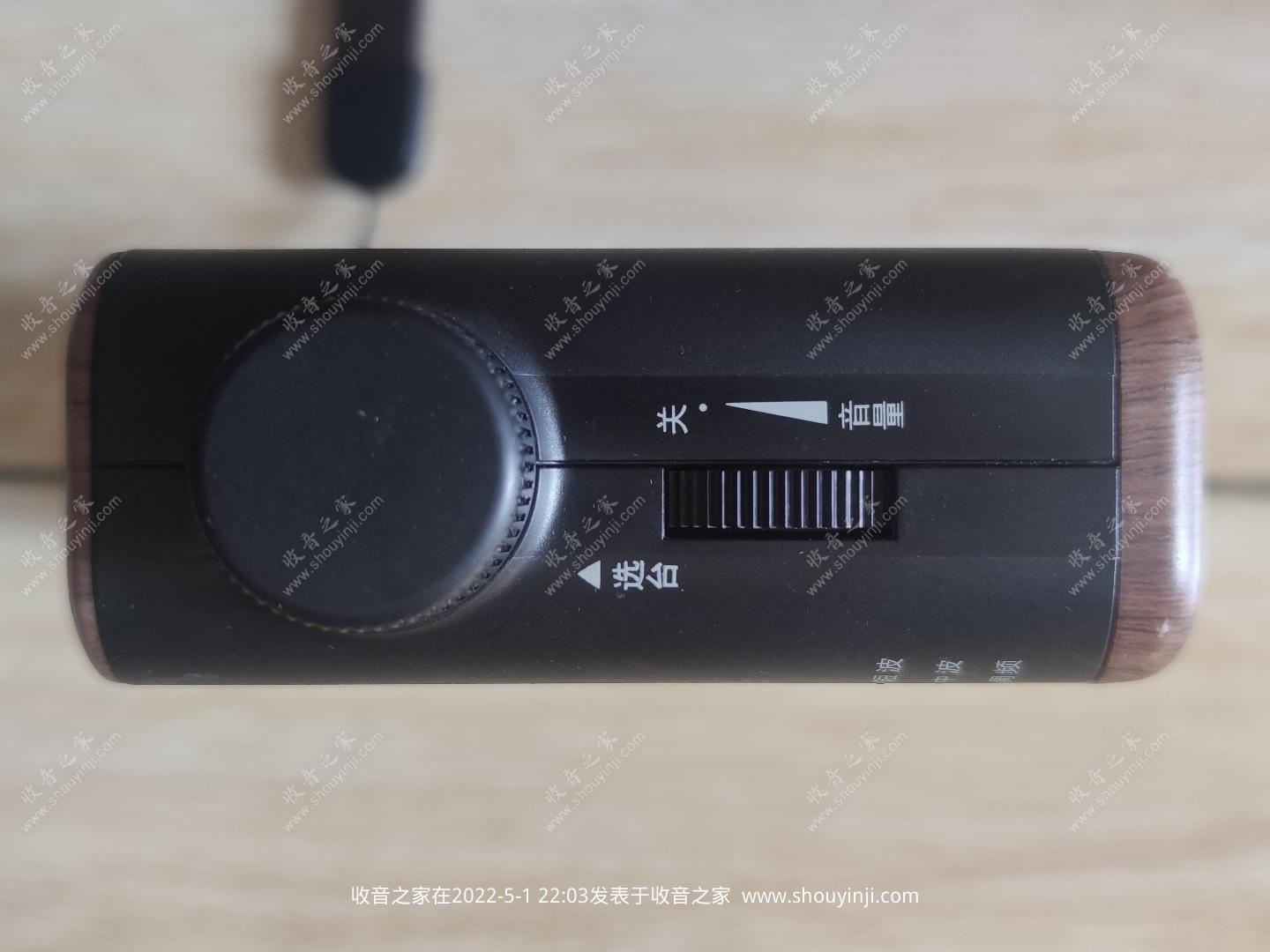

调谐、开关/音量

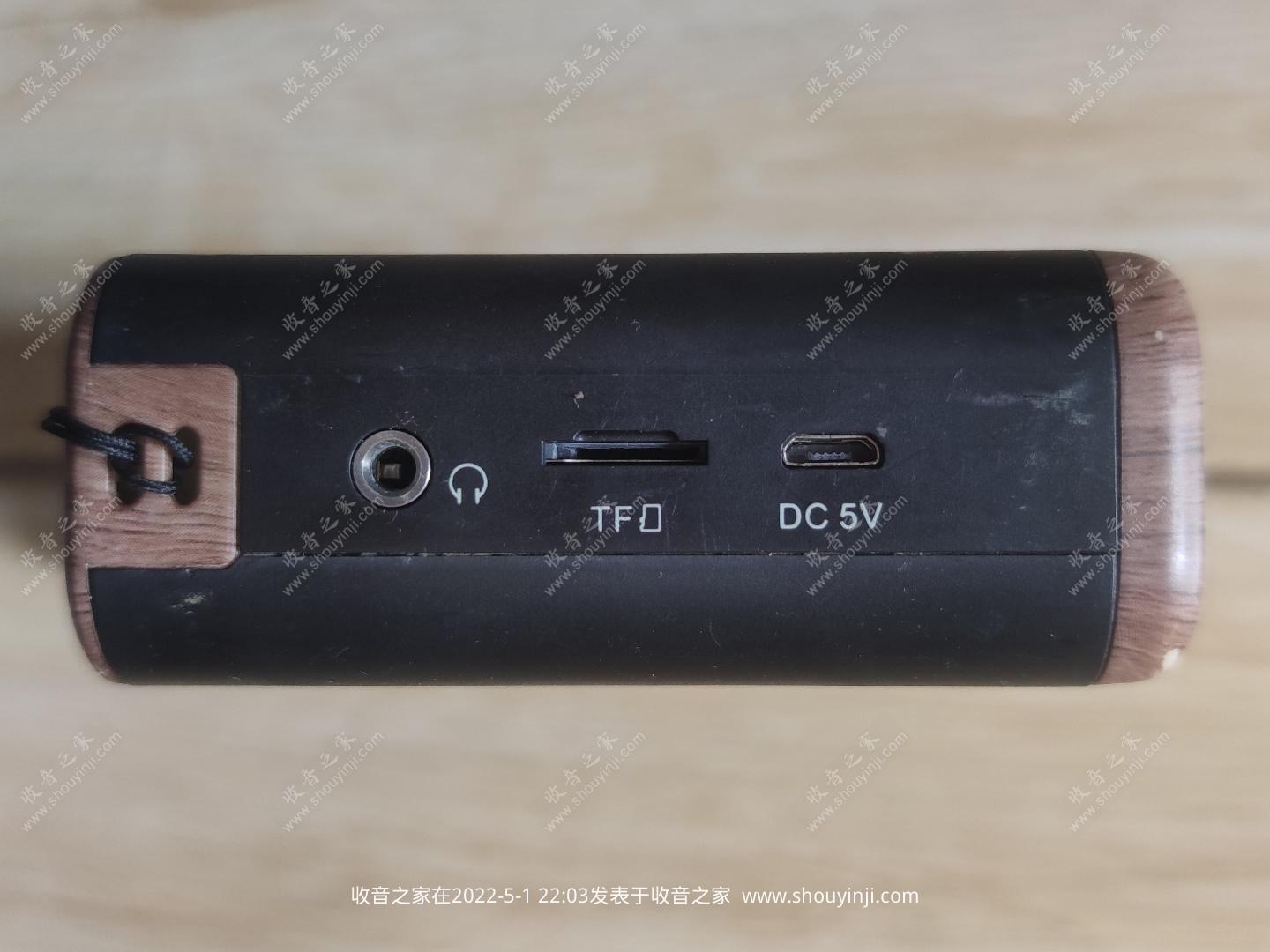

耳机、TF卡、5V电源

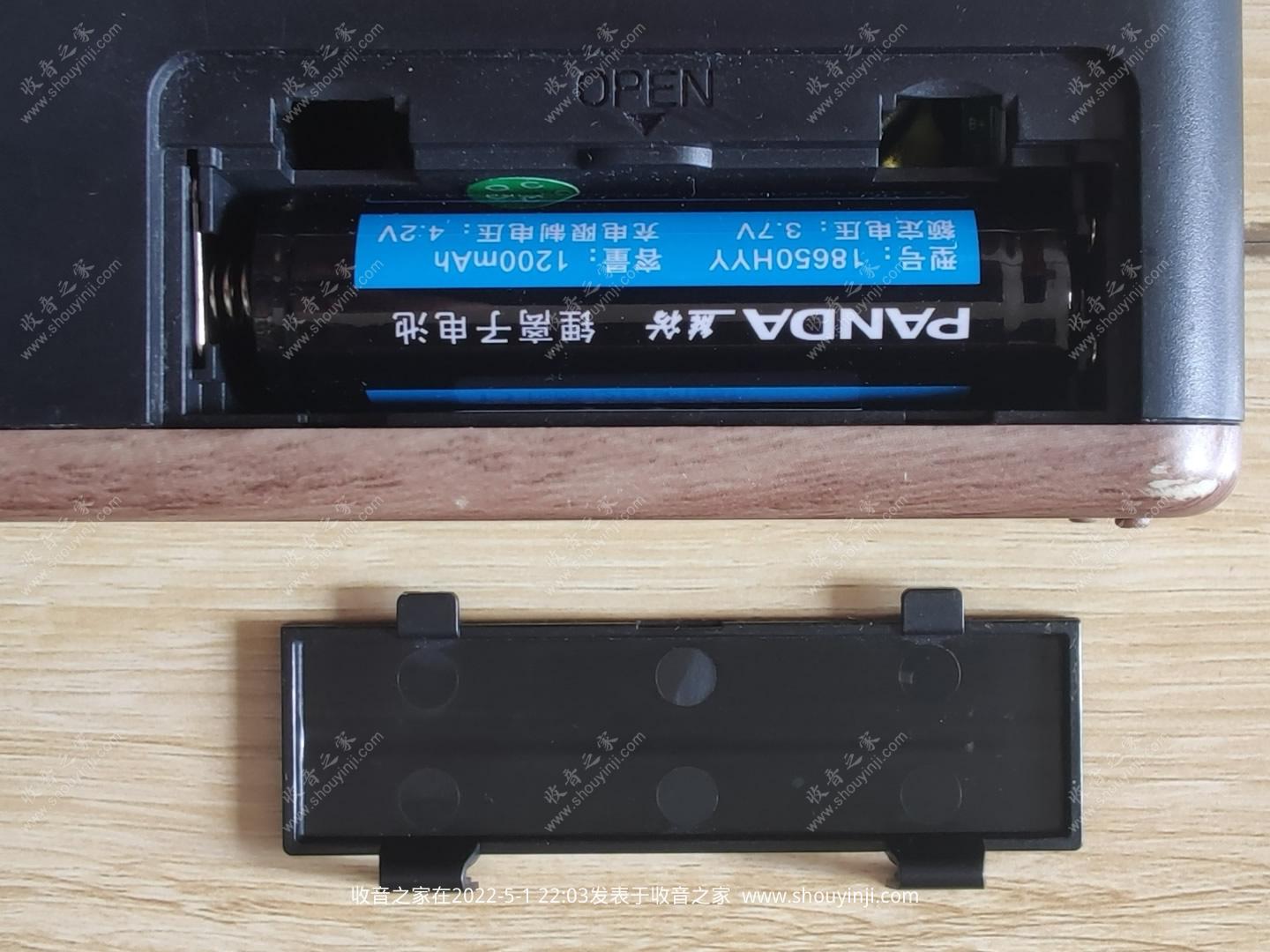

使用一节18650电池供电

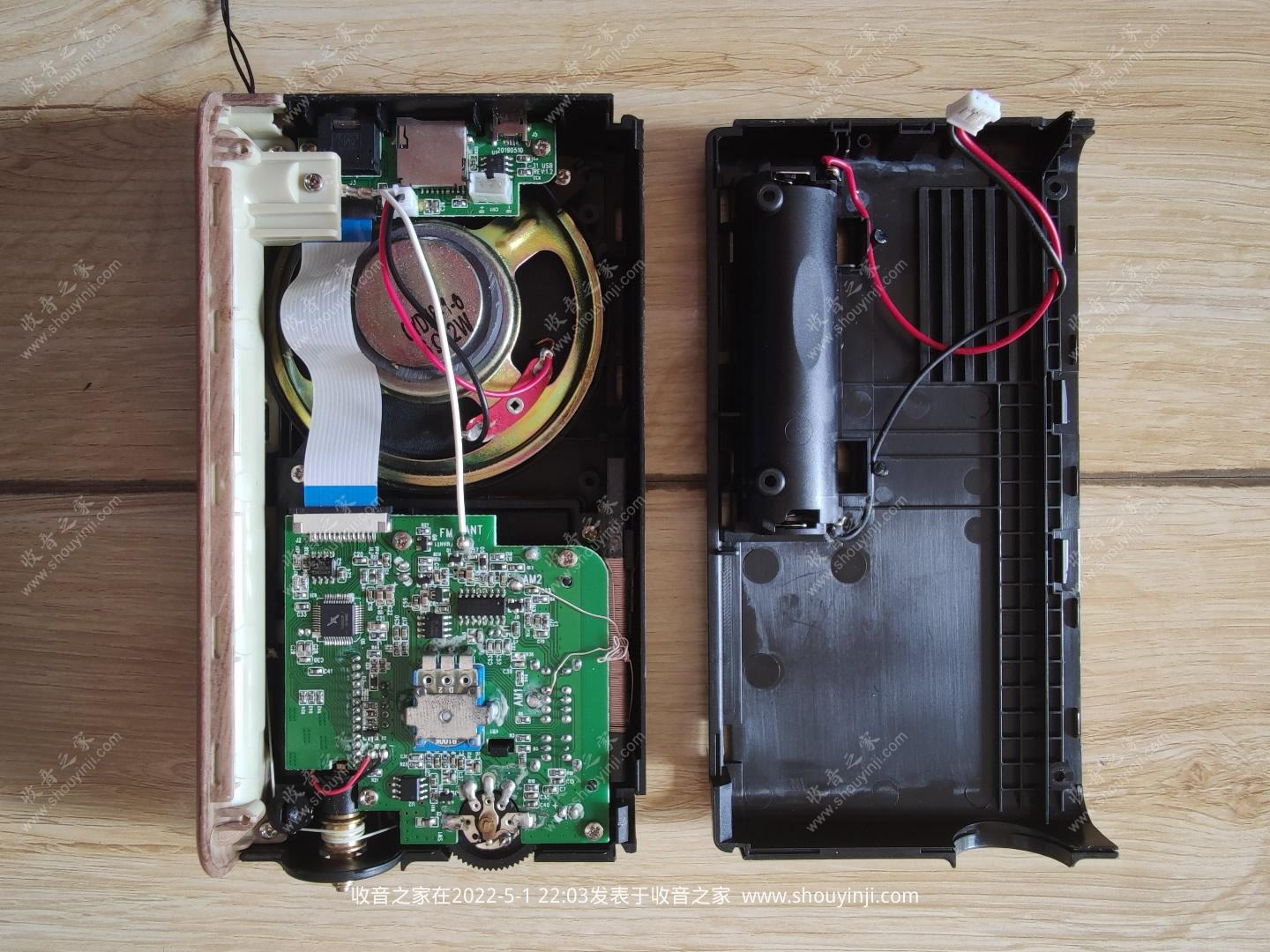

拧下螺丝,撬开底板,就拆开了

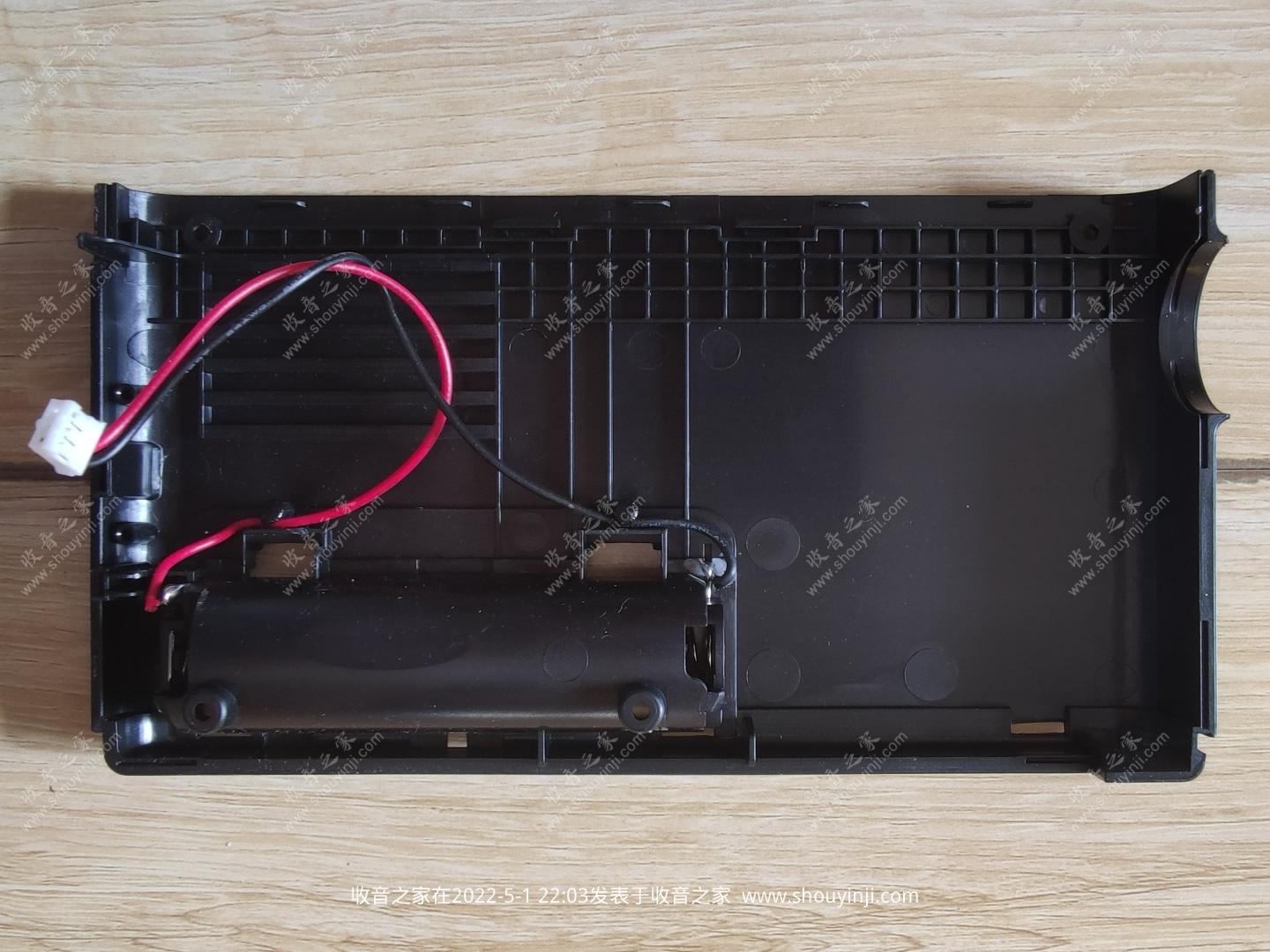

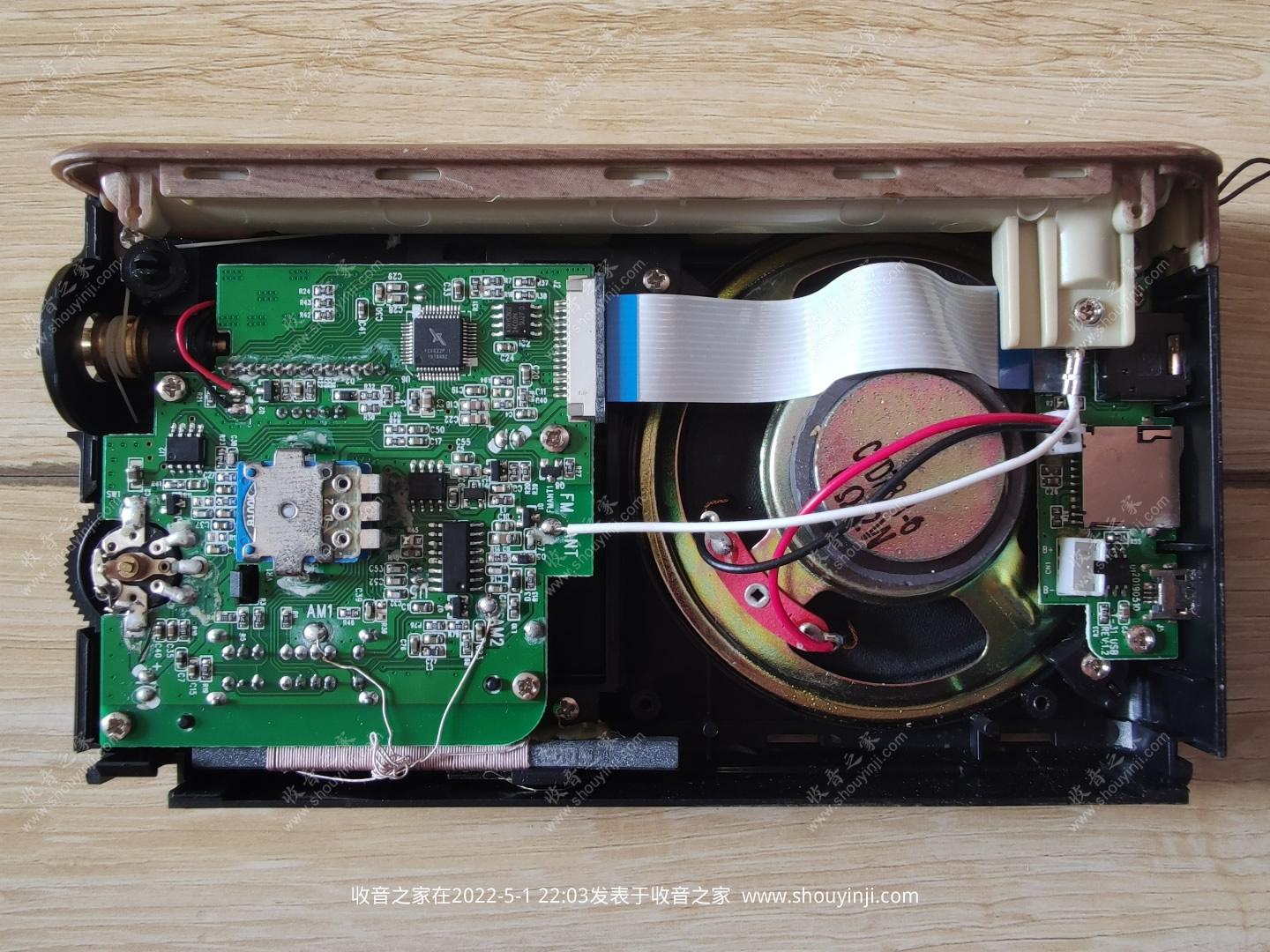

后盖内

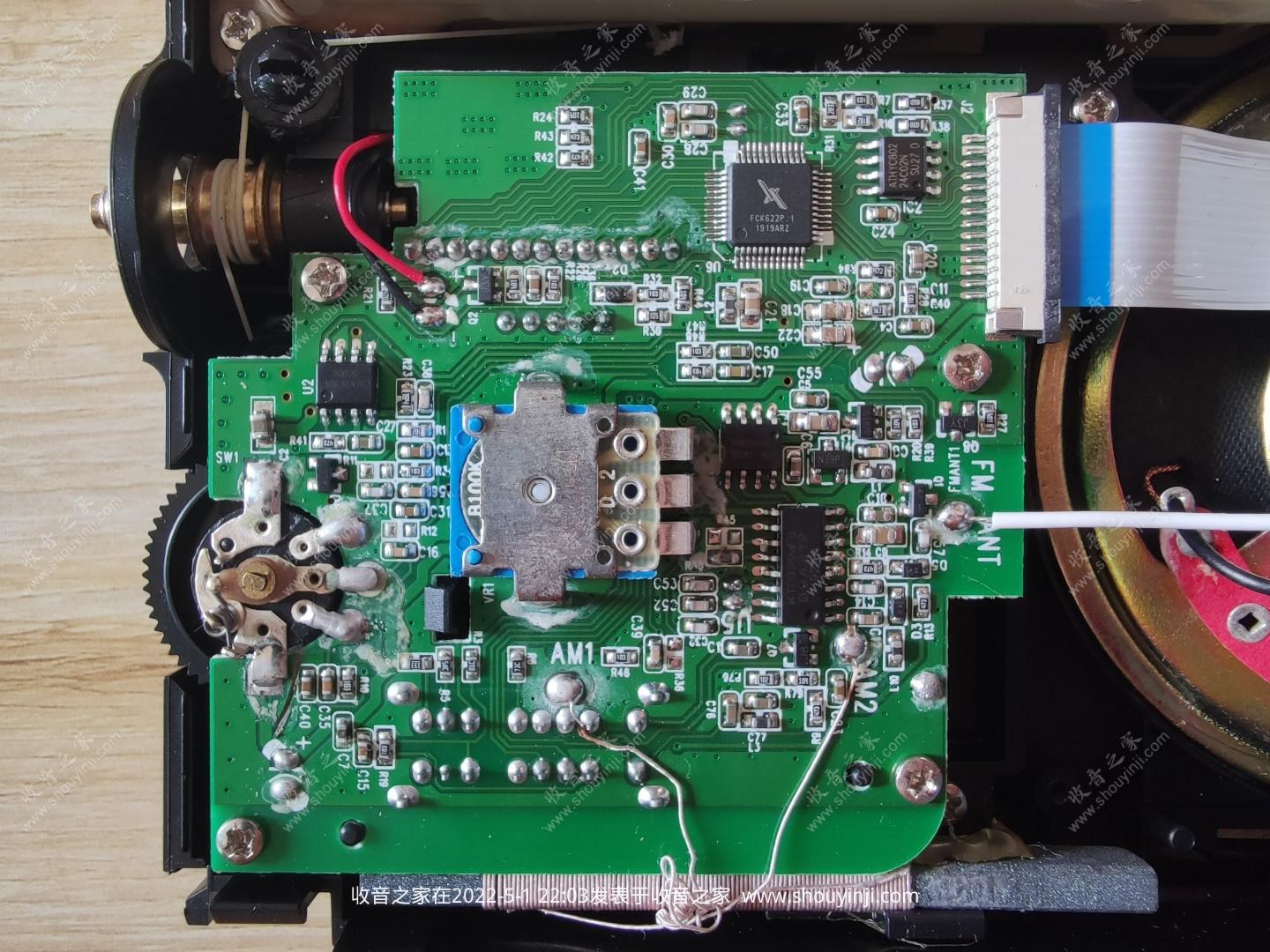

DSP的电板看着很清爽

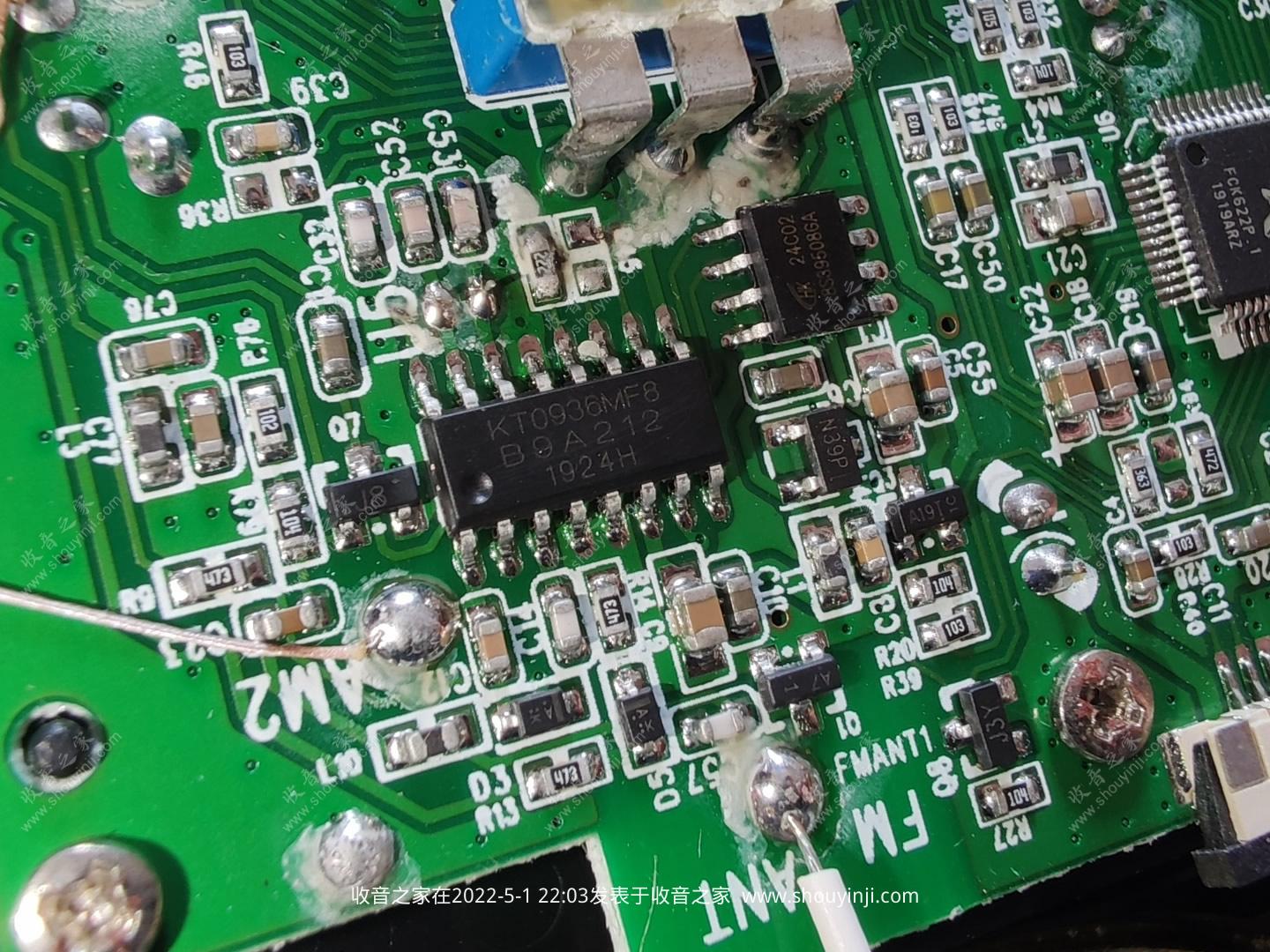

KT0936MF8昆仑微电子第三代DSP,全集成单声道FM/AM/SW收音芯片

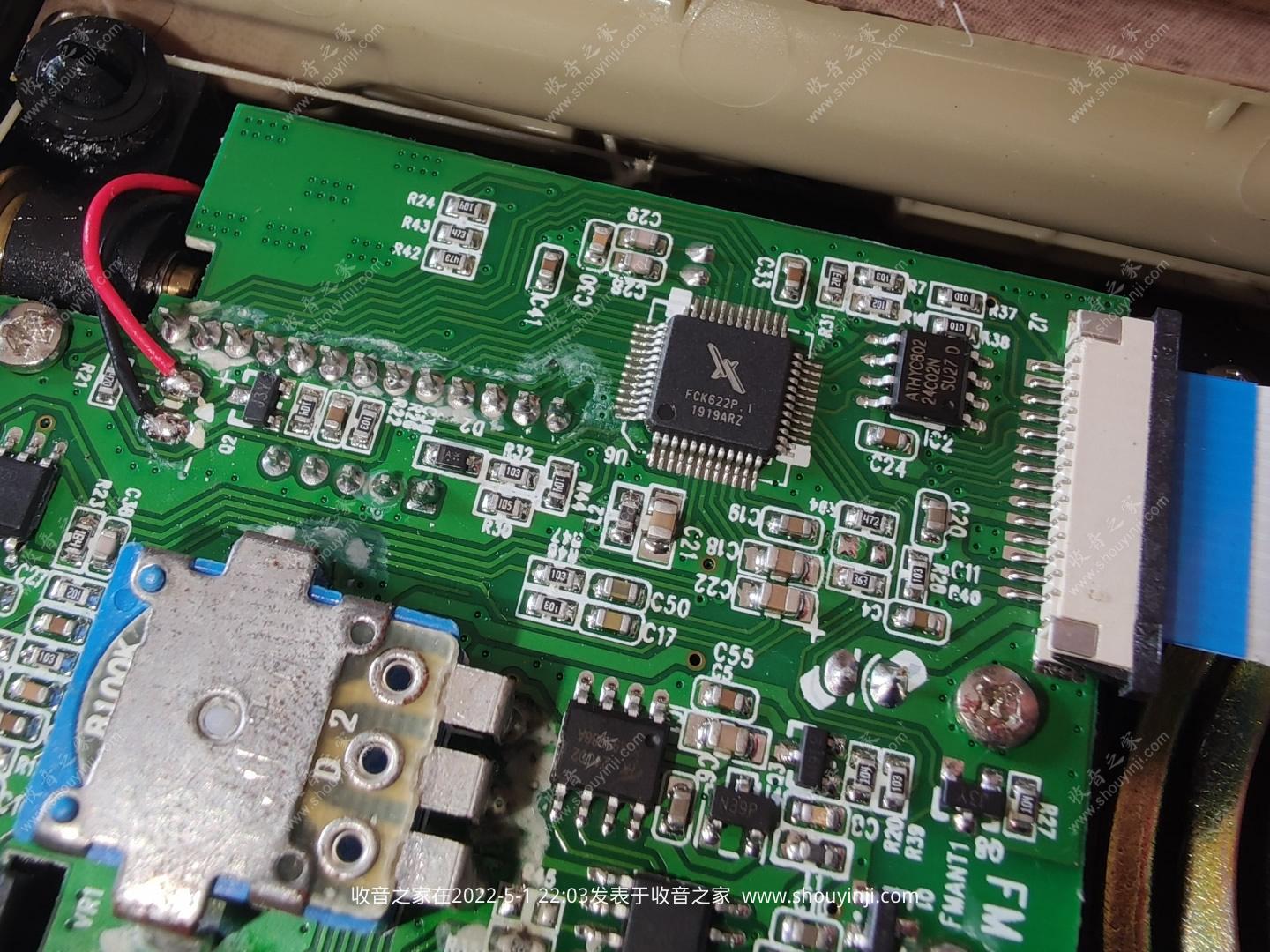

FCK622P和ATHYC802查不到资料

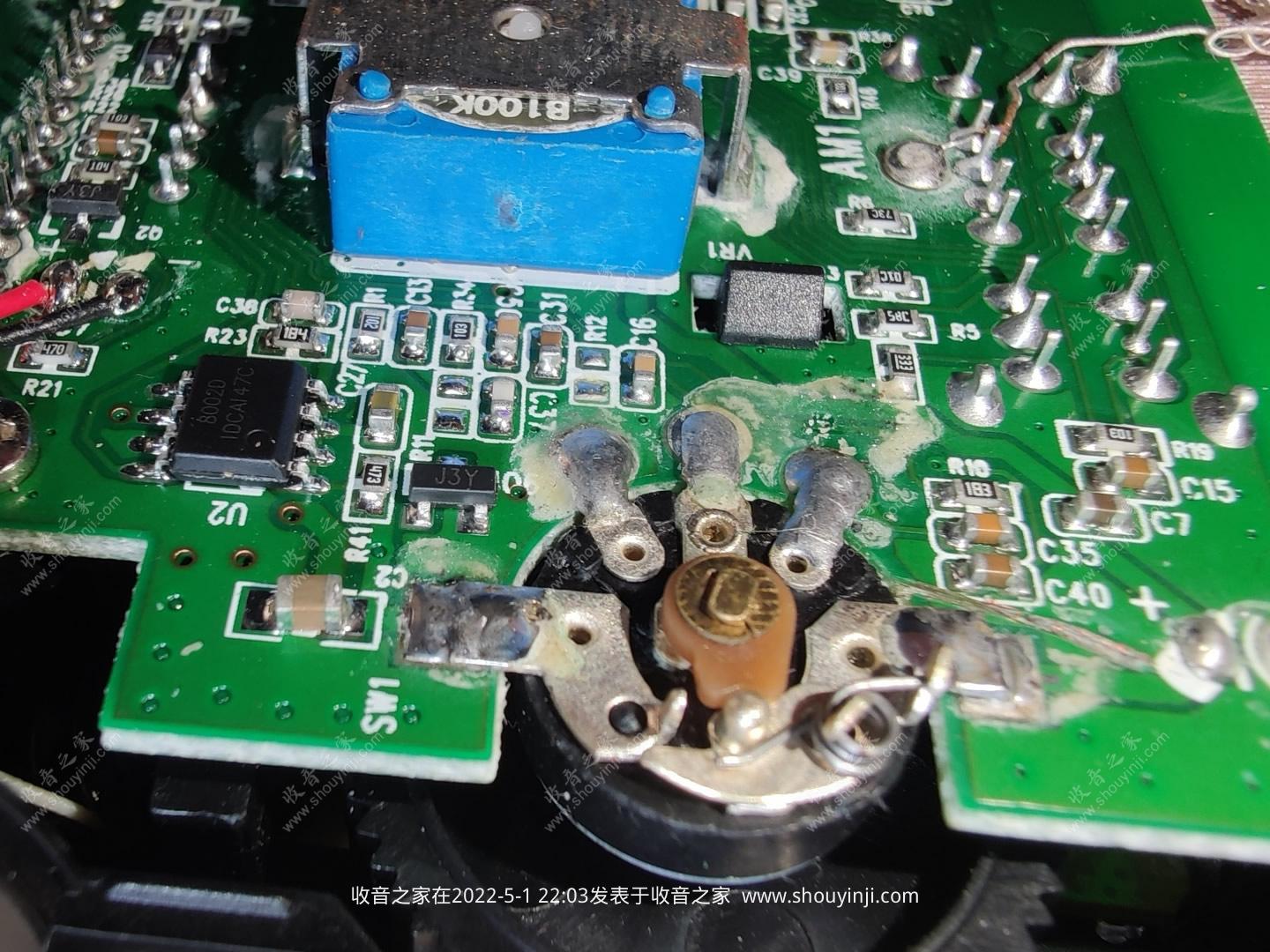

8002D 3W 单声道AB类带关断模式音频放大器

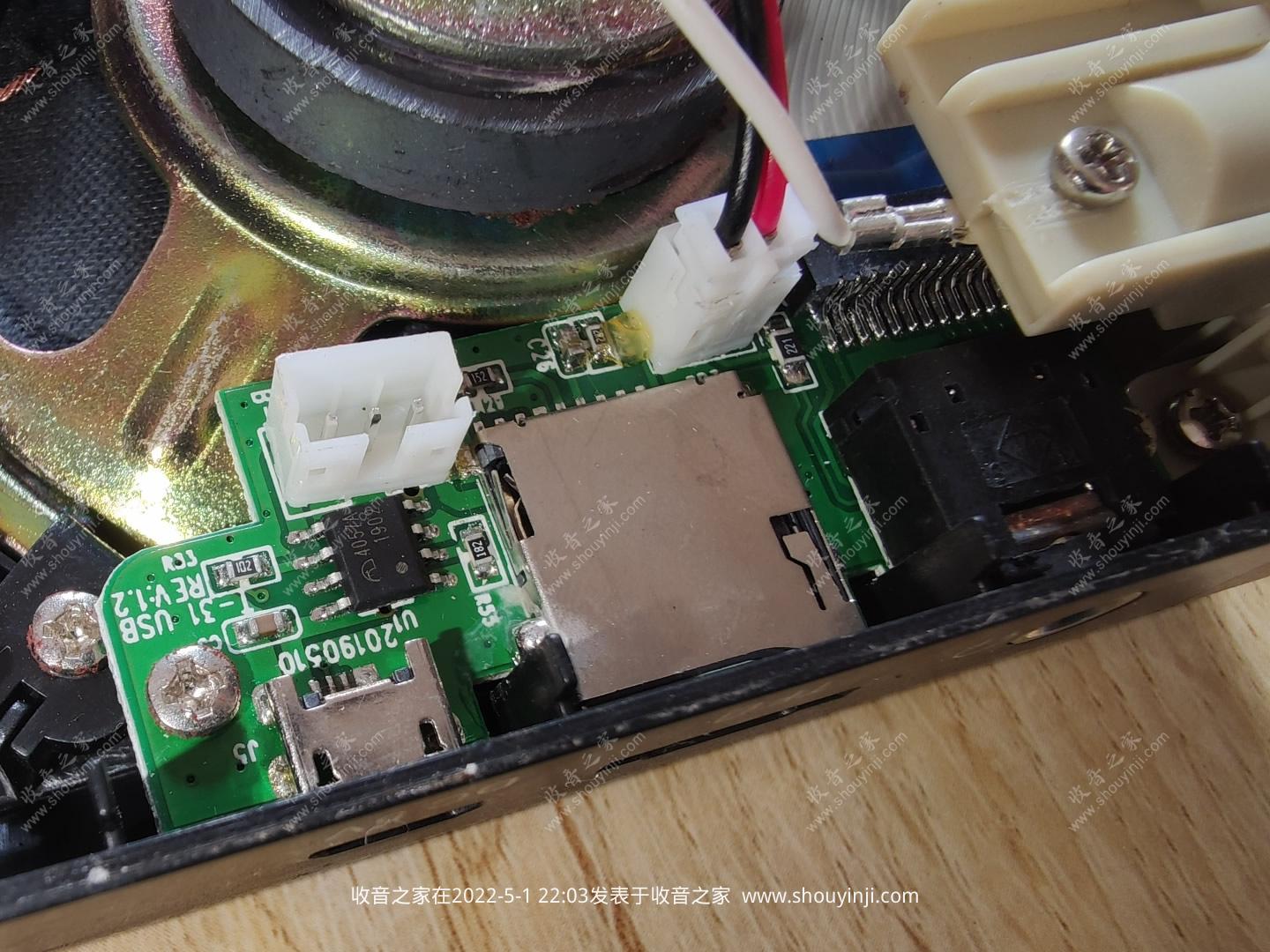

4057A锂电池充电IC

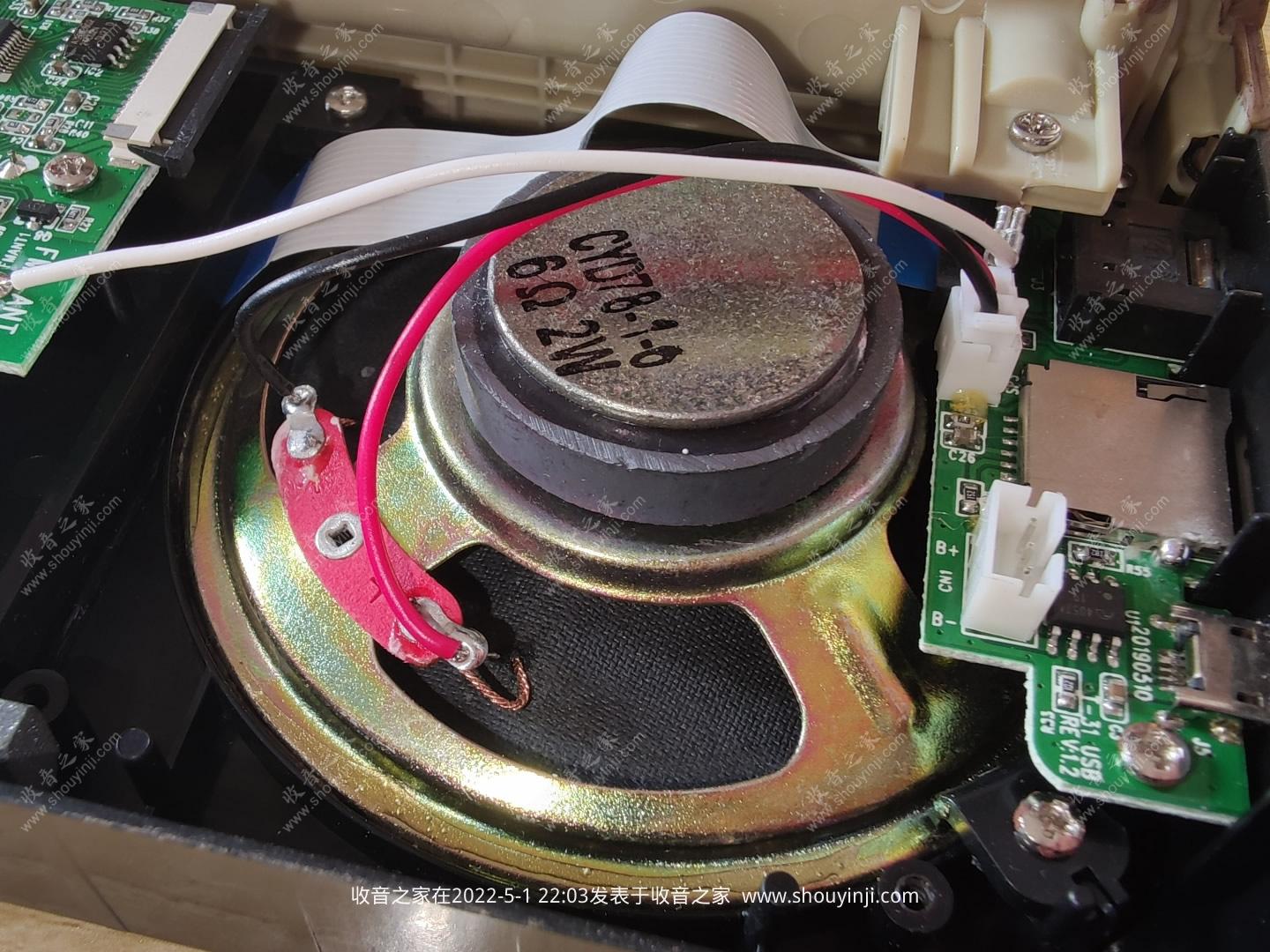

喇叭3寸 6Ω 2W
分享到:
回复

使用道具 举报

回复|共 6 条

bg8ex

发表于 2022-5-2 08:02:32 | 显示全部楼层 | 发消息

现在的收音机都不带图纸了,厂家也越来越差了。
回复

使用道具 举报

收音之家

发表于 2022-5-2 10:56:11 | 显示全部楼层 | 发消息

bg8ex 发表于 2022-5-2 08:02
现在的收音机都不带图纸了,厂家也越来越差了。

知识产权保护。
回复

使用道具 举报

sh独家记忆

发表于 2022-5-23 07:07:47 | 显示全部楼层 | 发消息

熊猫的机子没有外接天线孔
回复

使用道具 举报

平平淡淡

发表于 2022-6-26 20:57:49 | 显示全部楼层 | 发消息

ATHYC802 是 24C02存储器
回复

使用道具 举报

收音之家

发表于 2022-6-26 21:38:59 | 显示全部楼层 | 发消息

平平淡淡 发表于 2022-6-26 20:57
ATHYC802 是 24C02存储器

回复

使用道具 举报

radio920

发表于 2022-6-28 12:13:09 来自手机 | 显示全部楼层 | 发消息

都是集成电路,自己网上找,很多,剩下一些简单的电路有点基础的人都看的出来,看不出来,你也不会修。
