熊猫/PANDA 6204 全波段(FM/MW/SW)立体声数码收音机拆机
累计签到:184 天 连续签到:1 天
版主
威望:694
金钱:4479
贡献:12
魅力:0
赫币:372600
在线时间:1451 小时
注册时间:2020-8-31
最后登录:2024-3-29
|
小机机声音可不小,直径约28mm,标称2W的喇叭。
正面

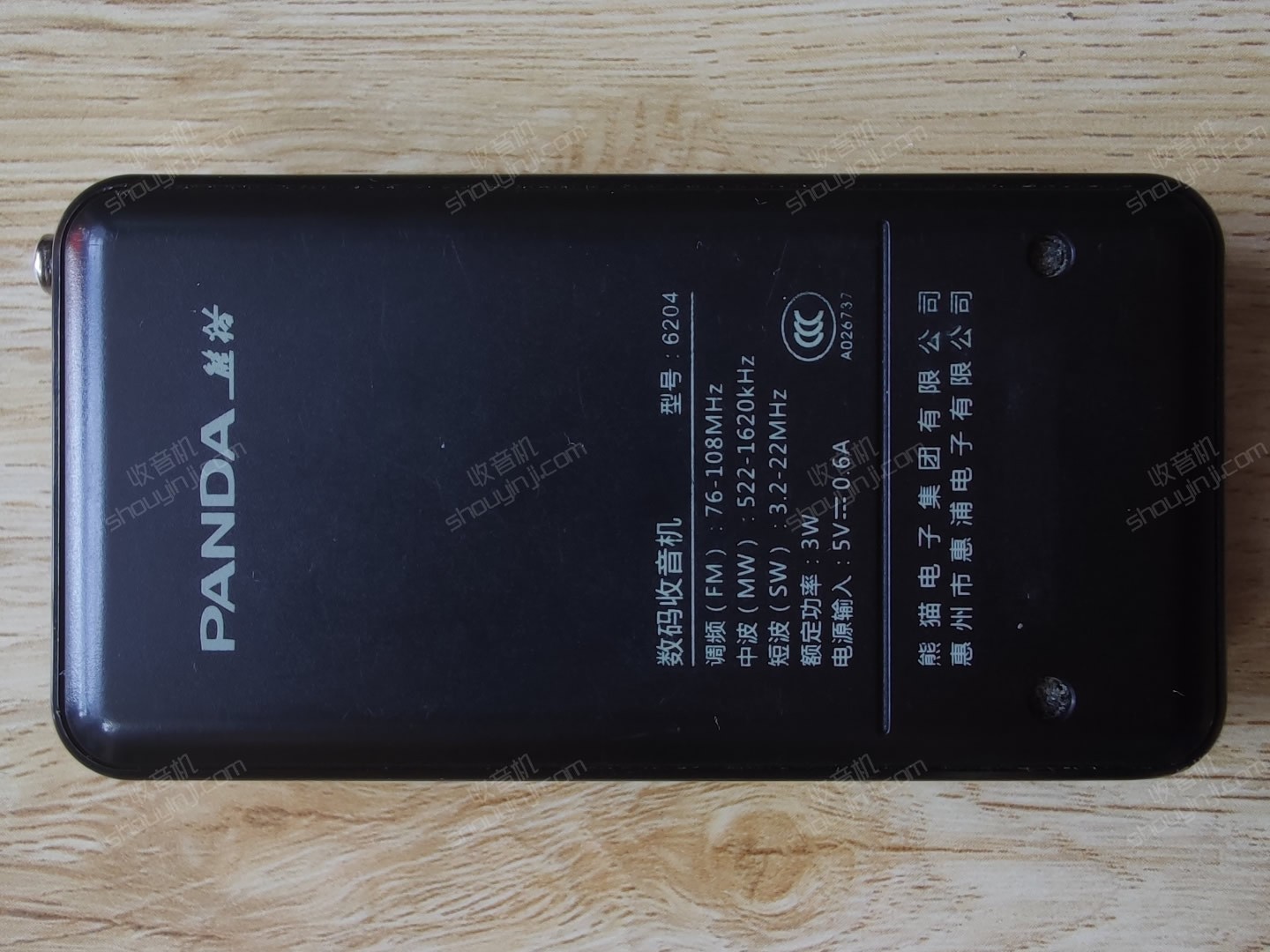

背面
开关

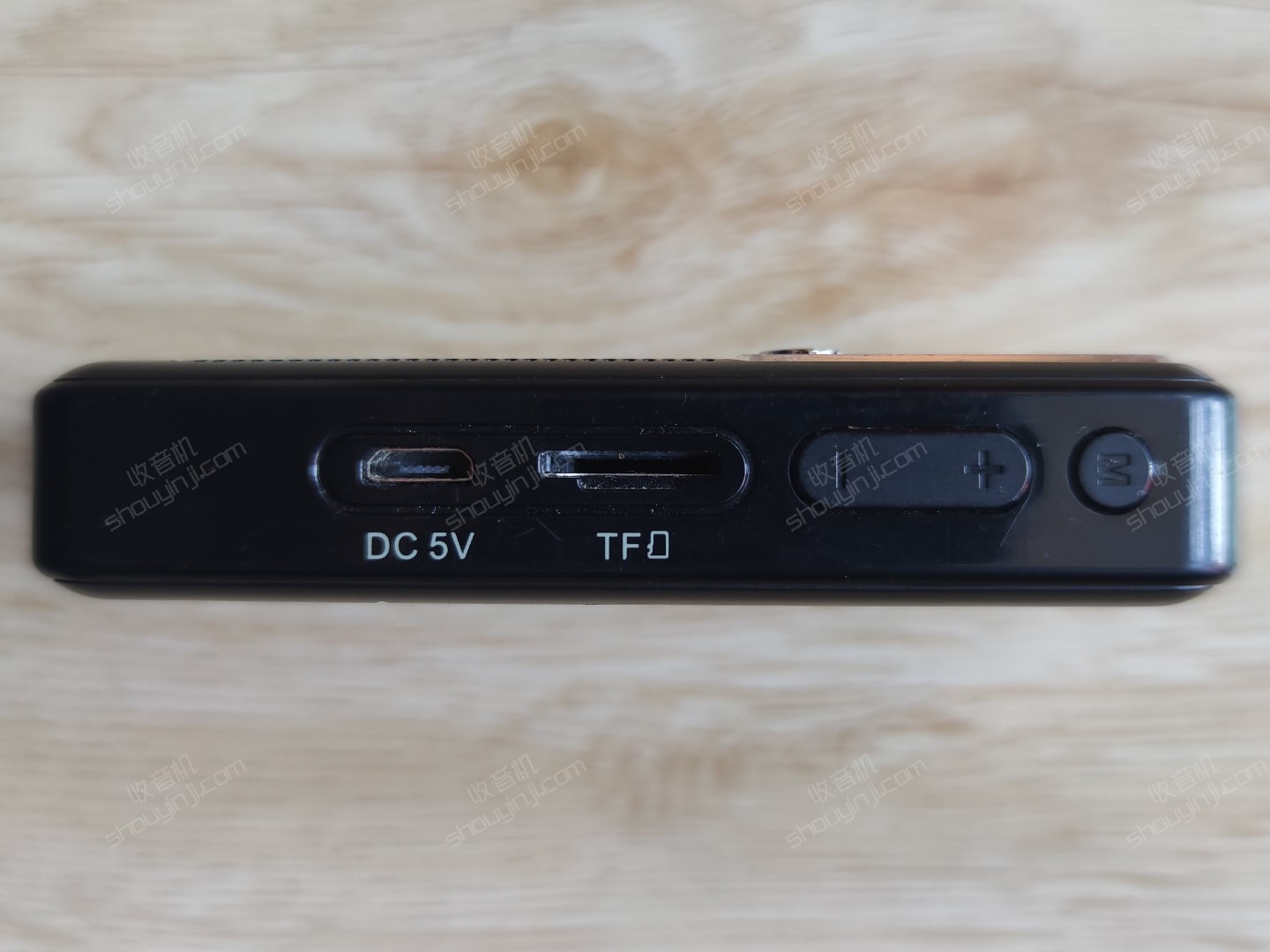

充电接口、TF卡槽、音量大小、功能按键

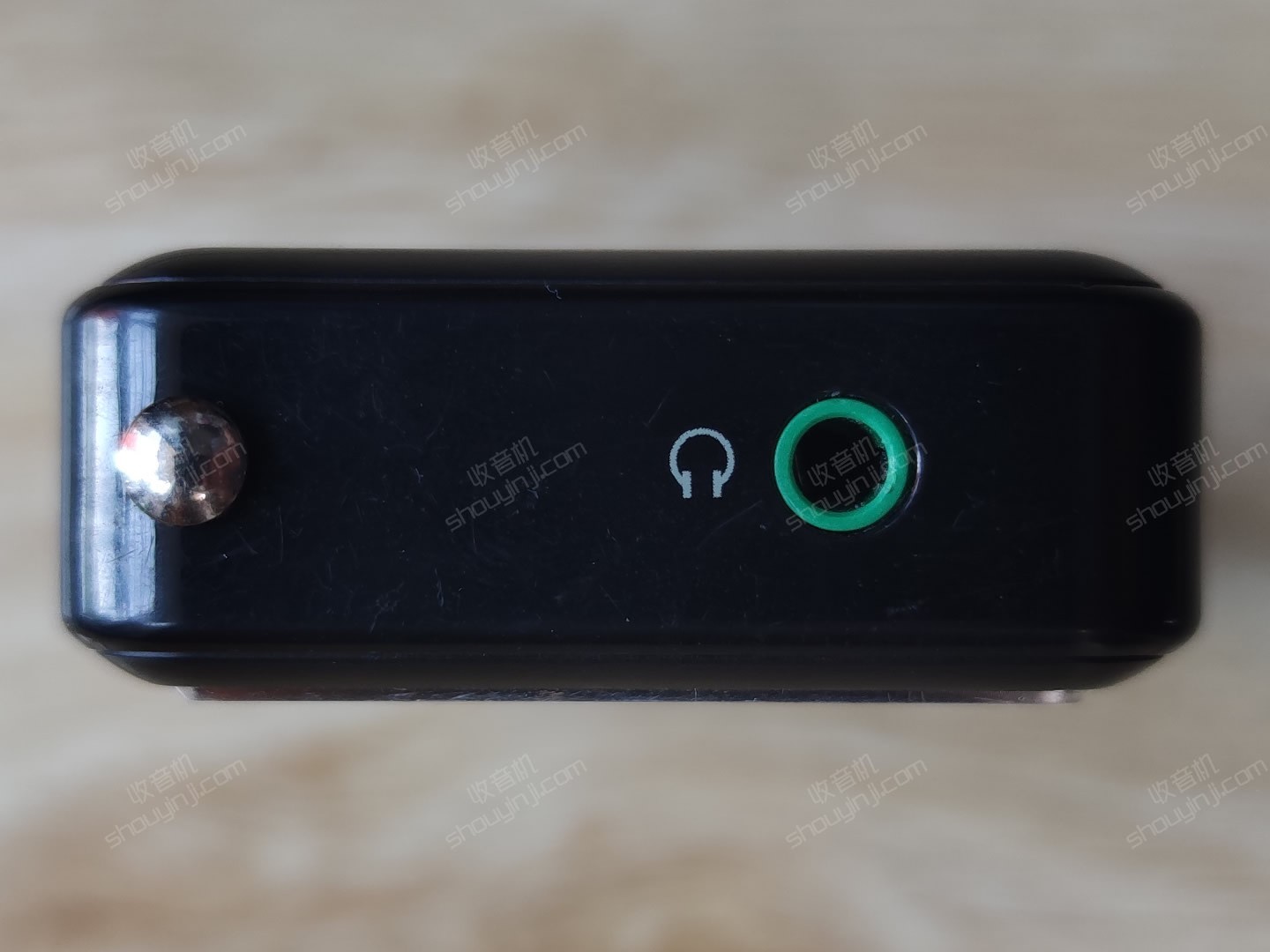

拉杆天线、耳机输出
拆下两颗螺丝,用吸盘开口,慢慢沿边划开,看得出喇叭有独立腔体

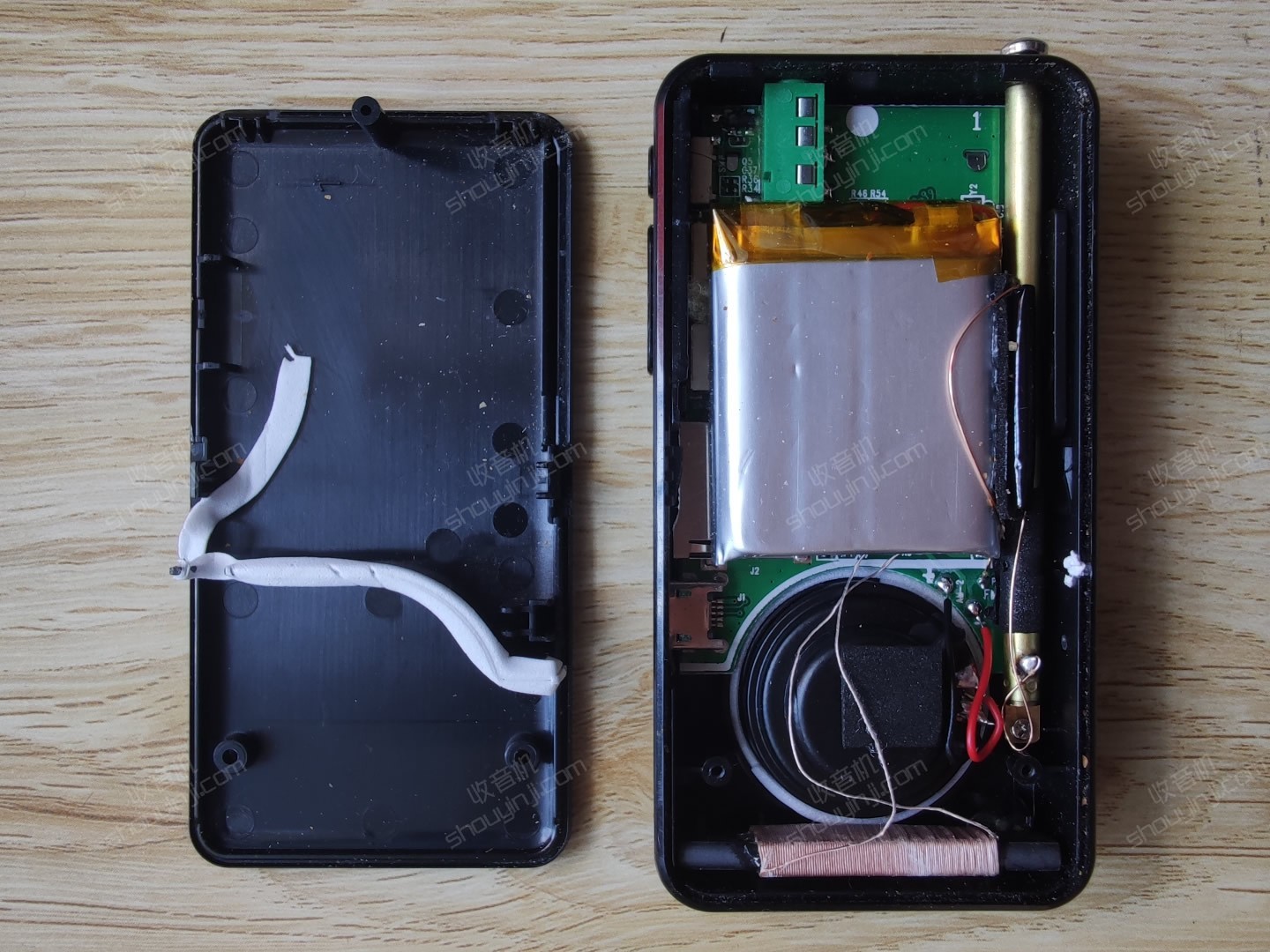

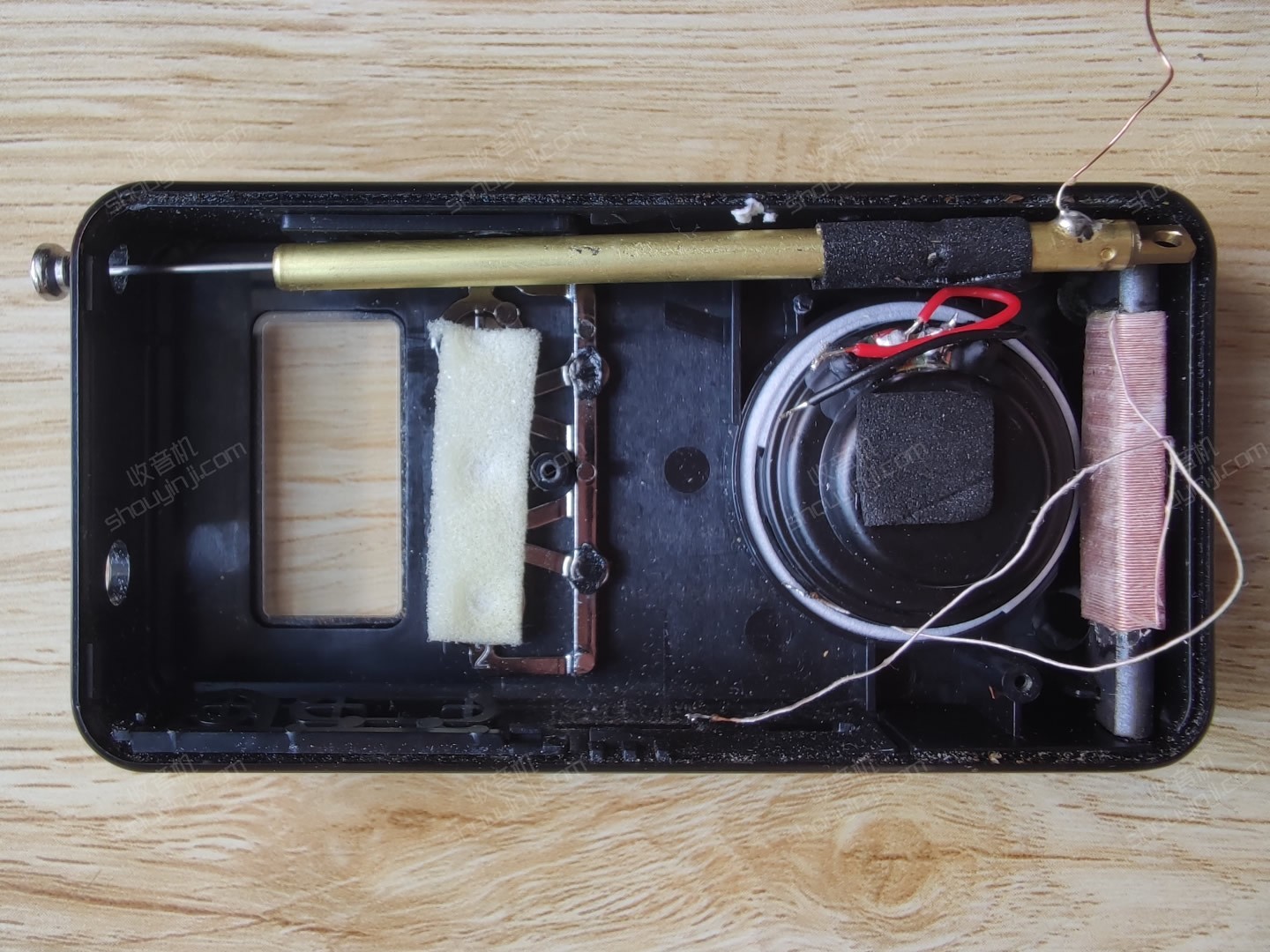

面板里面,拉杆天线和磁棒天线,还有喇叭
用热风枪短时间的吹吹就能扯开双面胶了

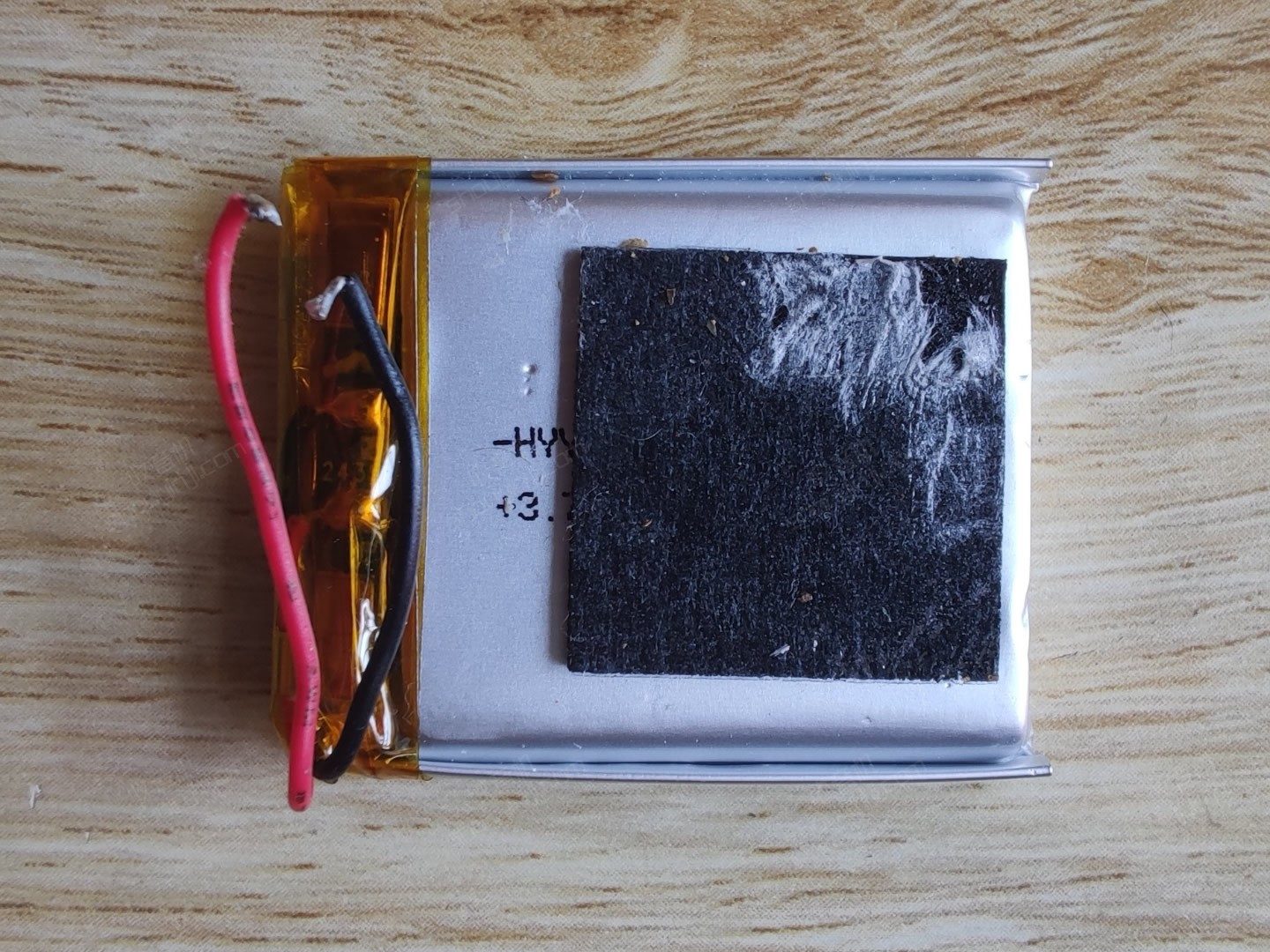

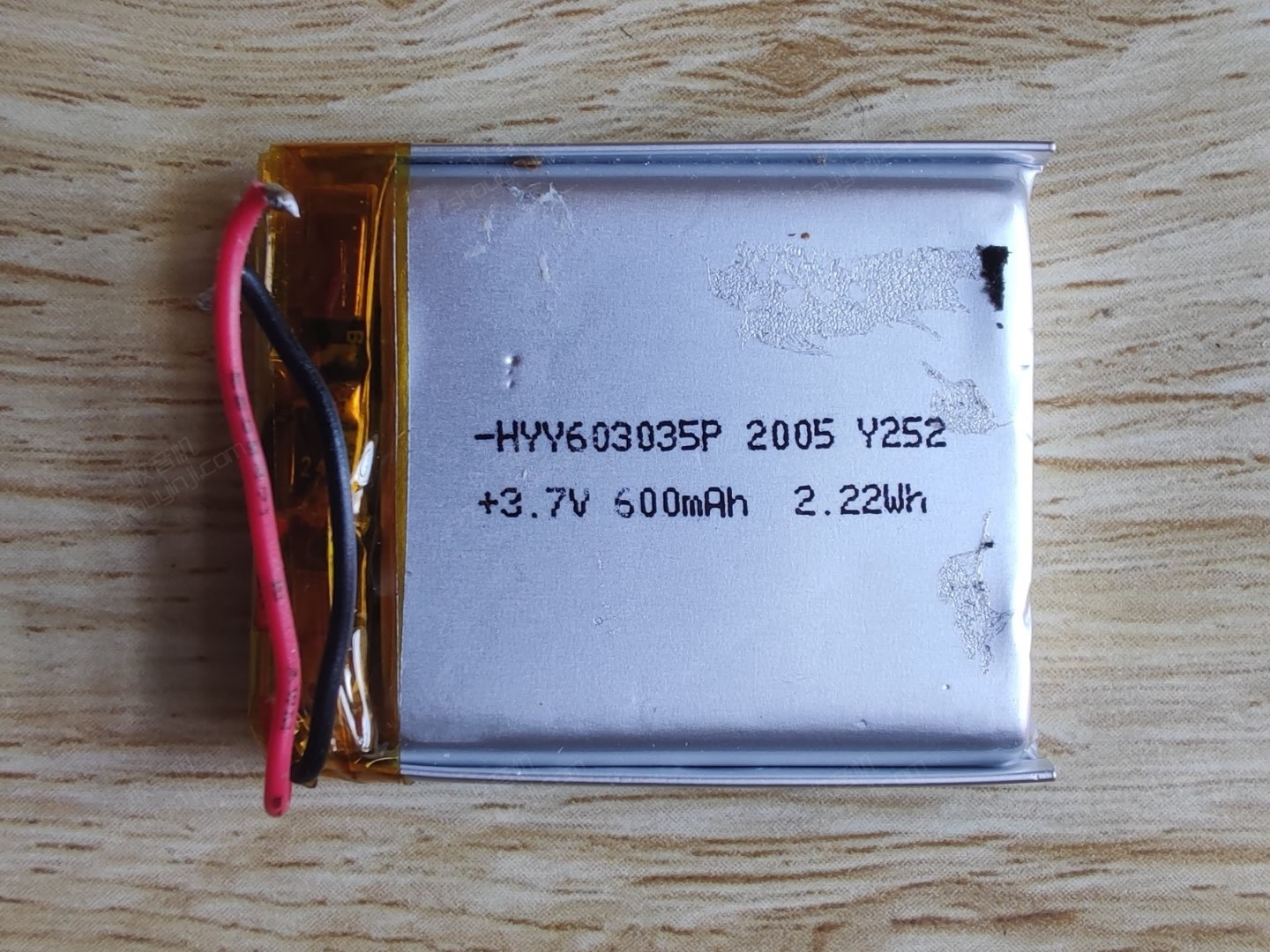

电压3.7伏,容量600毫安

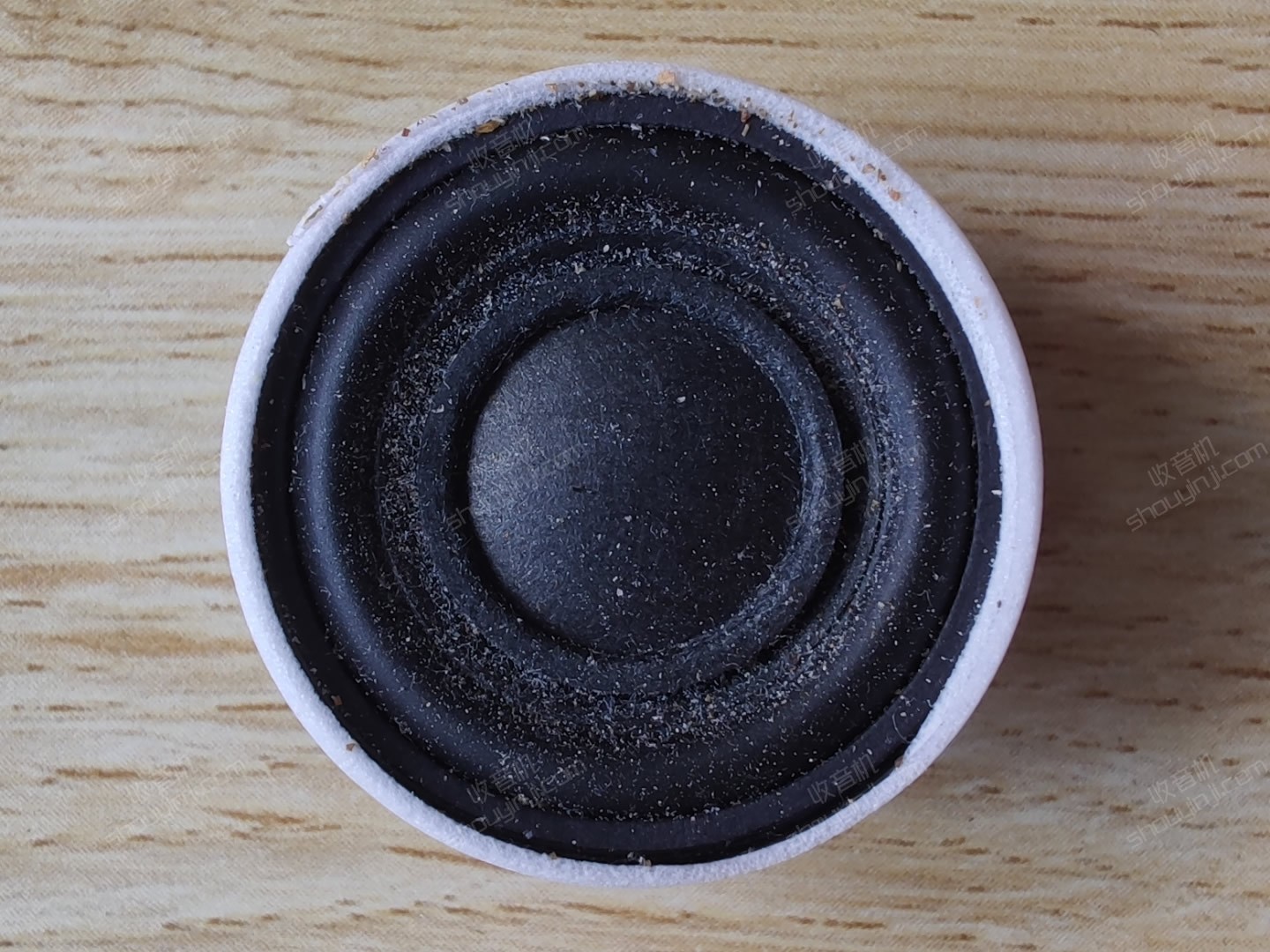

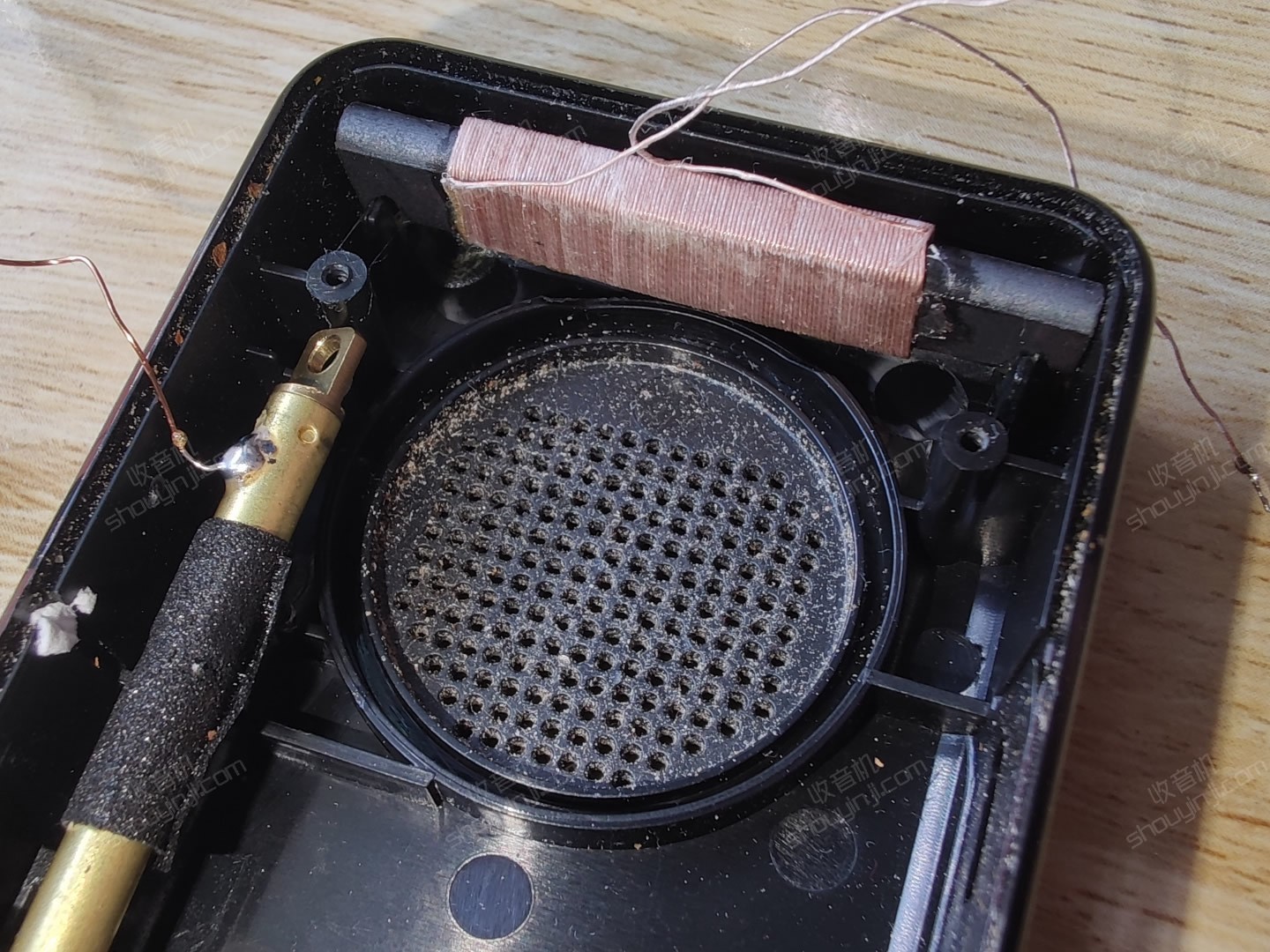

喇叭口一层积灰,磁棒天线尺寸约39mm*8mm*3mm

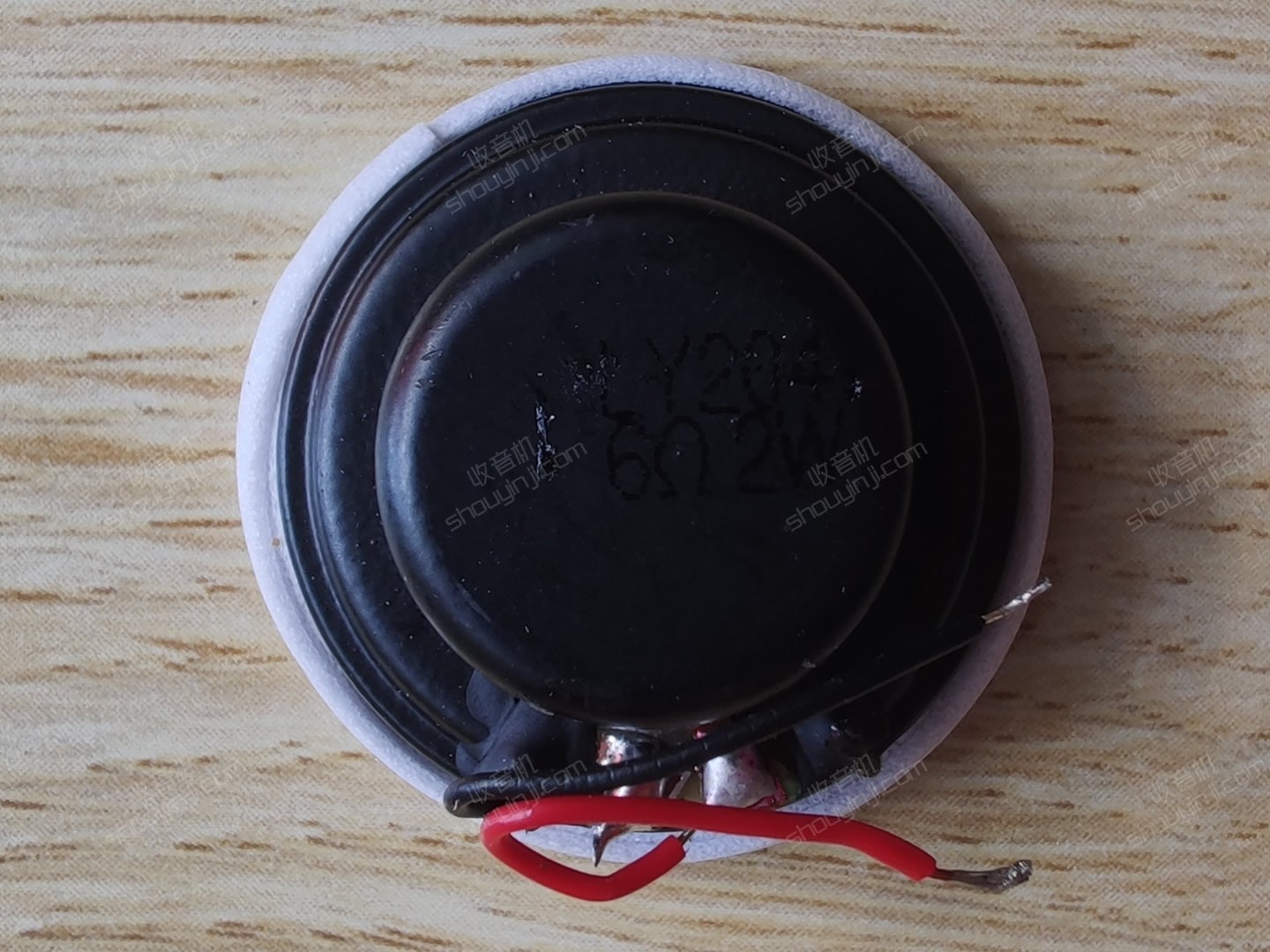

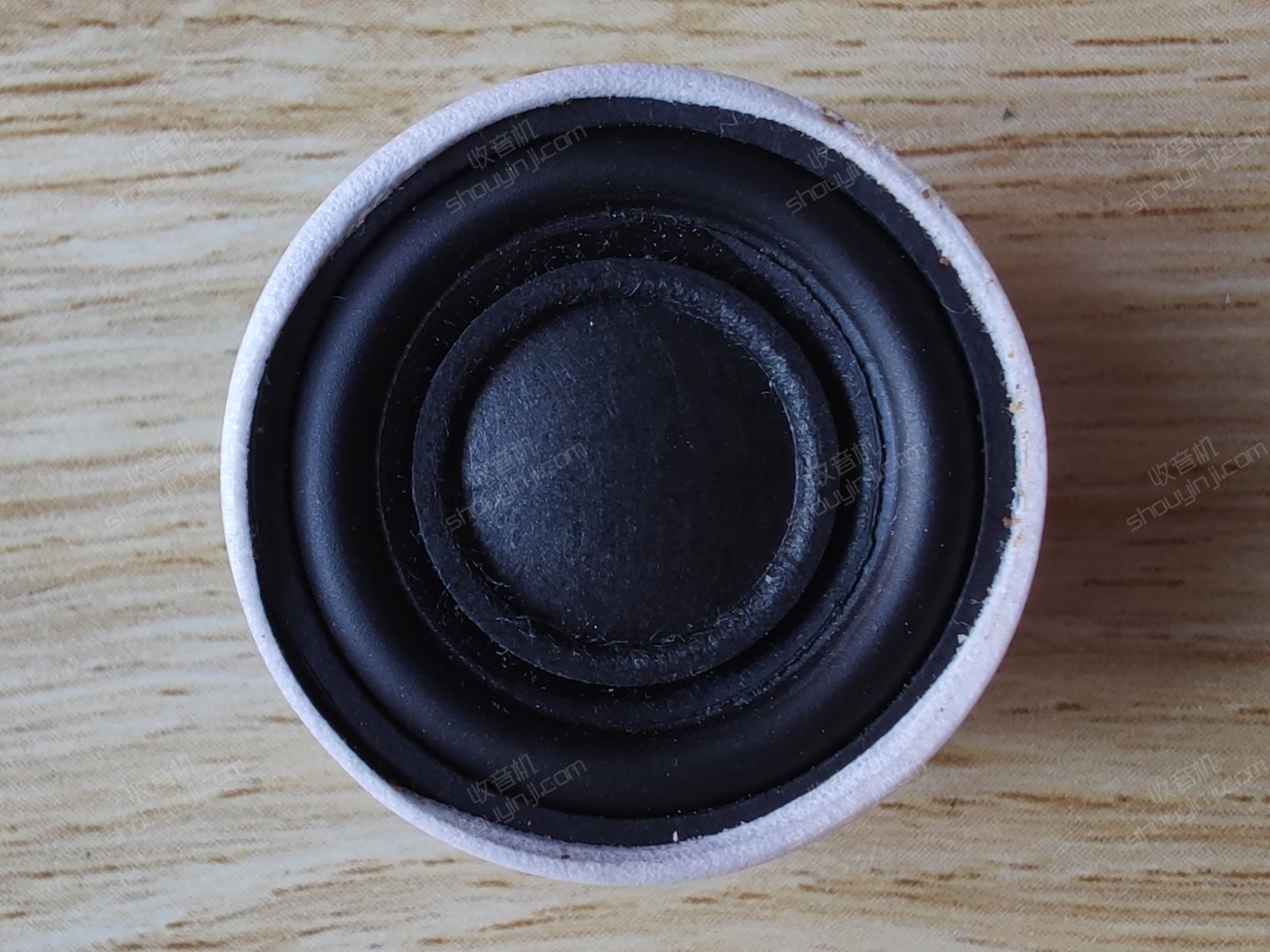

喇叭标称6Ω 2W
密密麻麻的积灰
清理之后好看多了

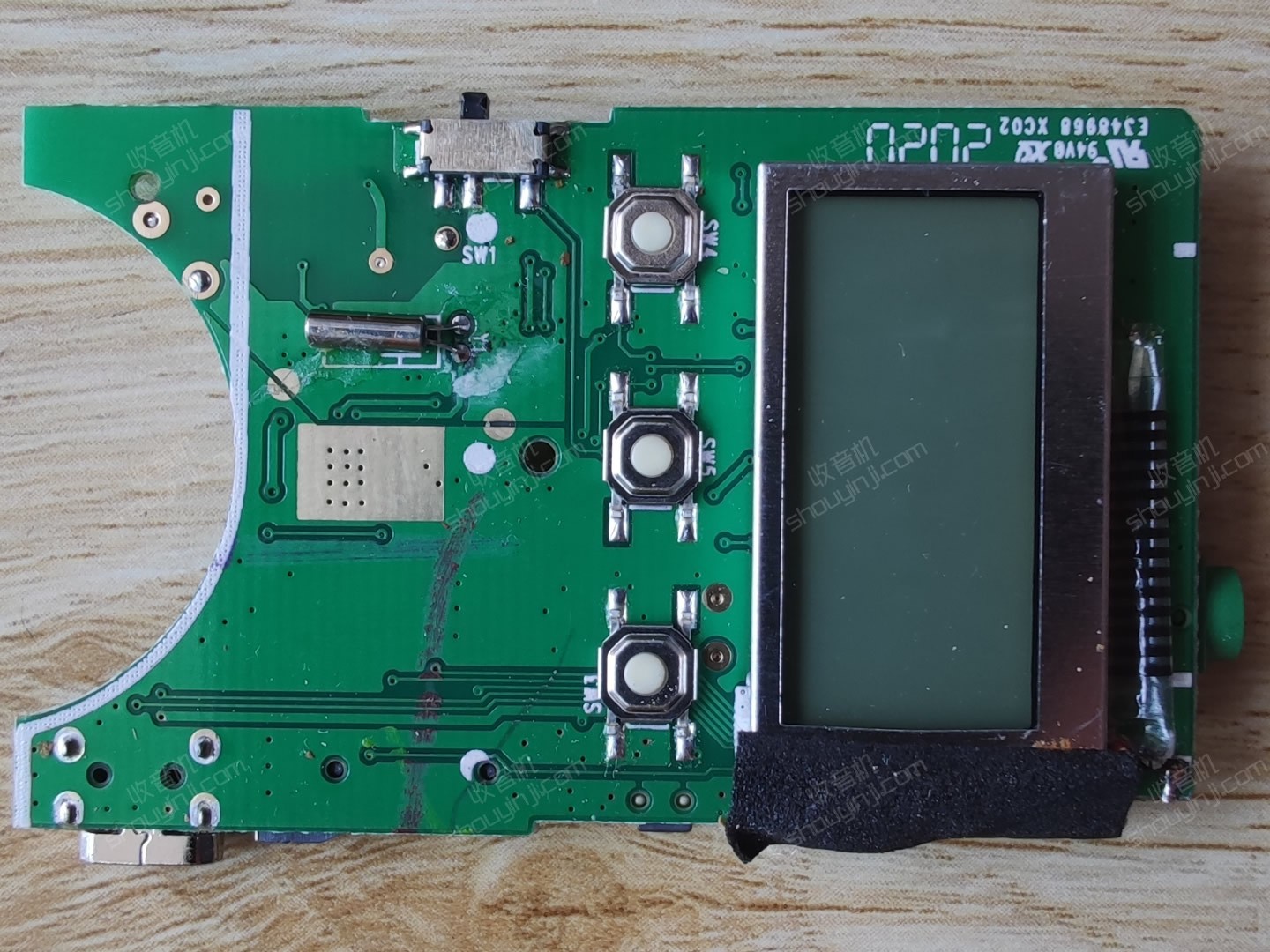

电板正面,控制按键和LCD液晶屏

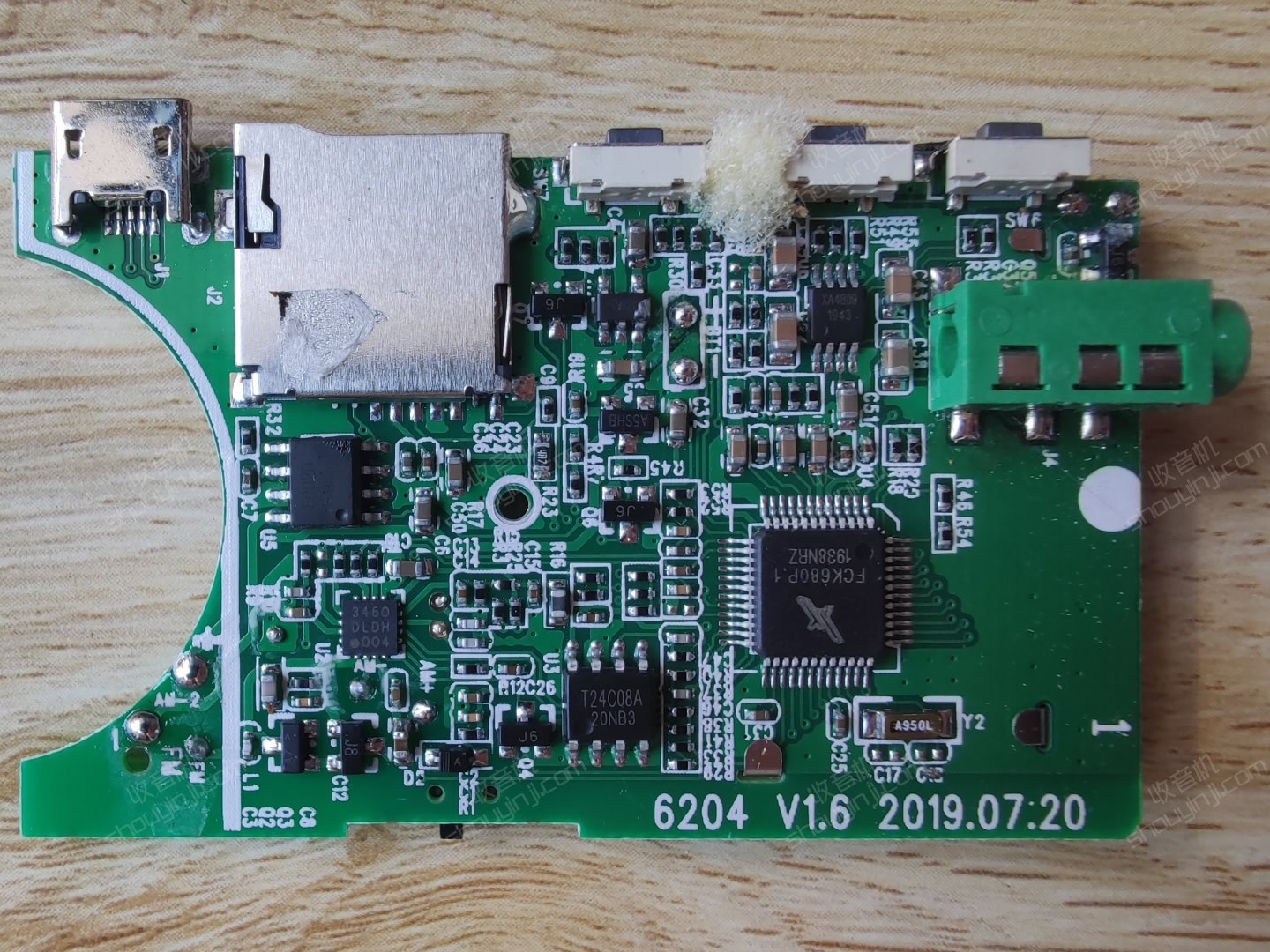

电板背面
8002D单声道3W D类功放IC

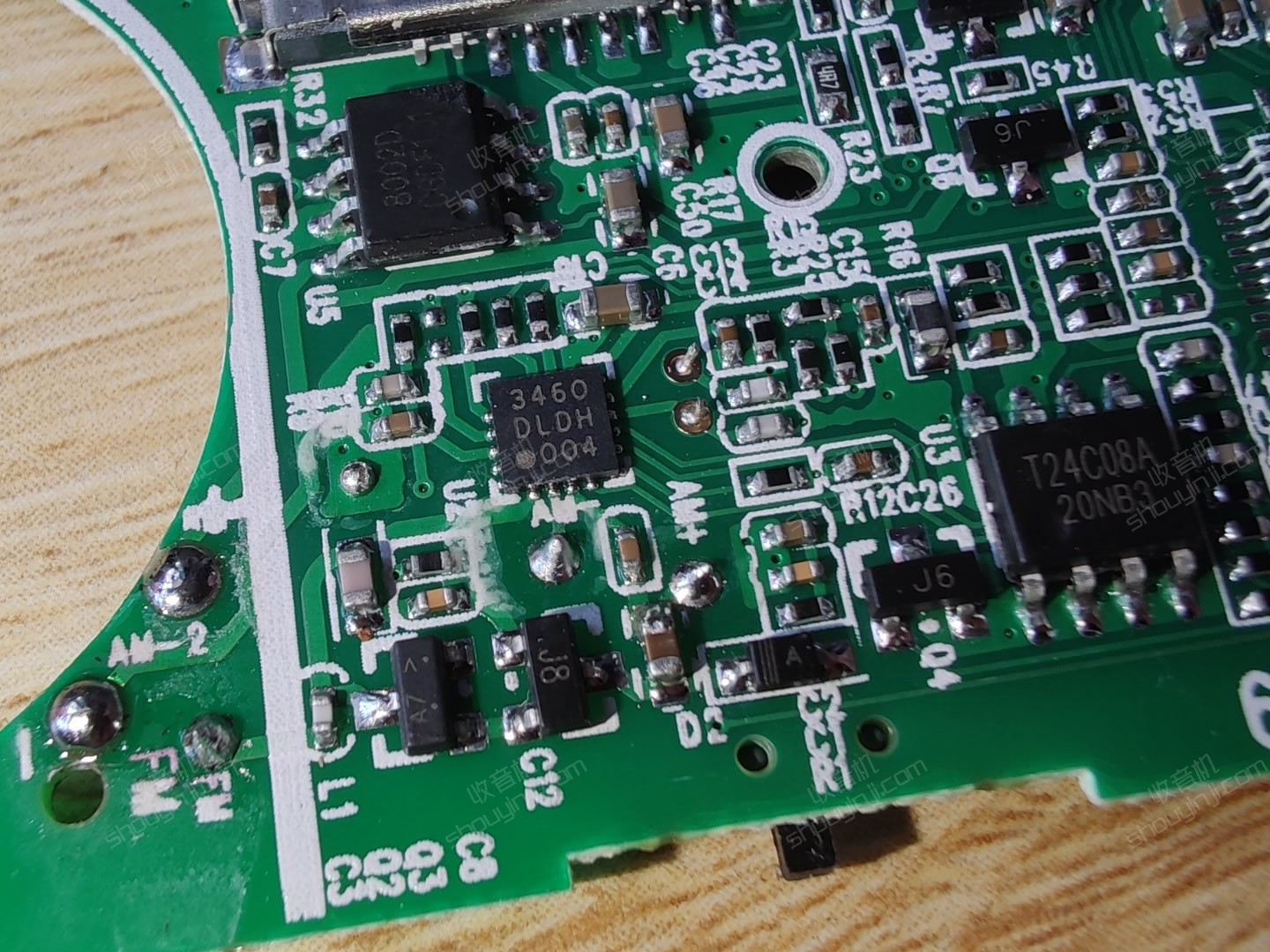

3460数字信号处理器,简称“DSP”
24C08A存储器

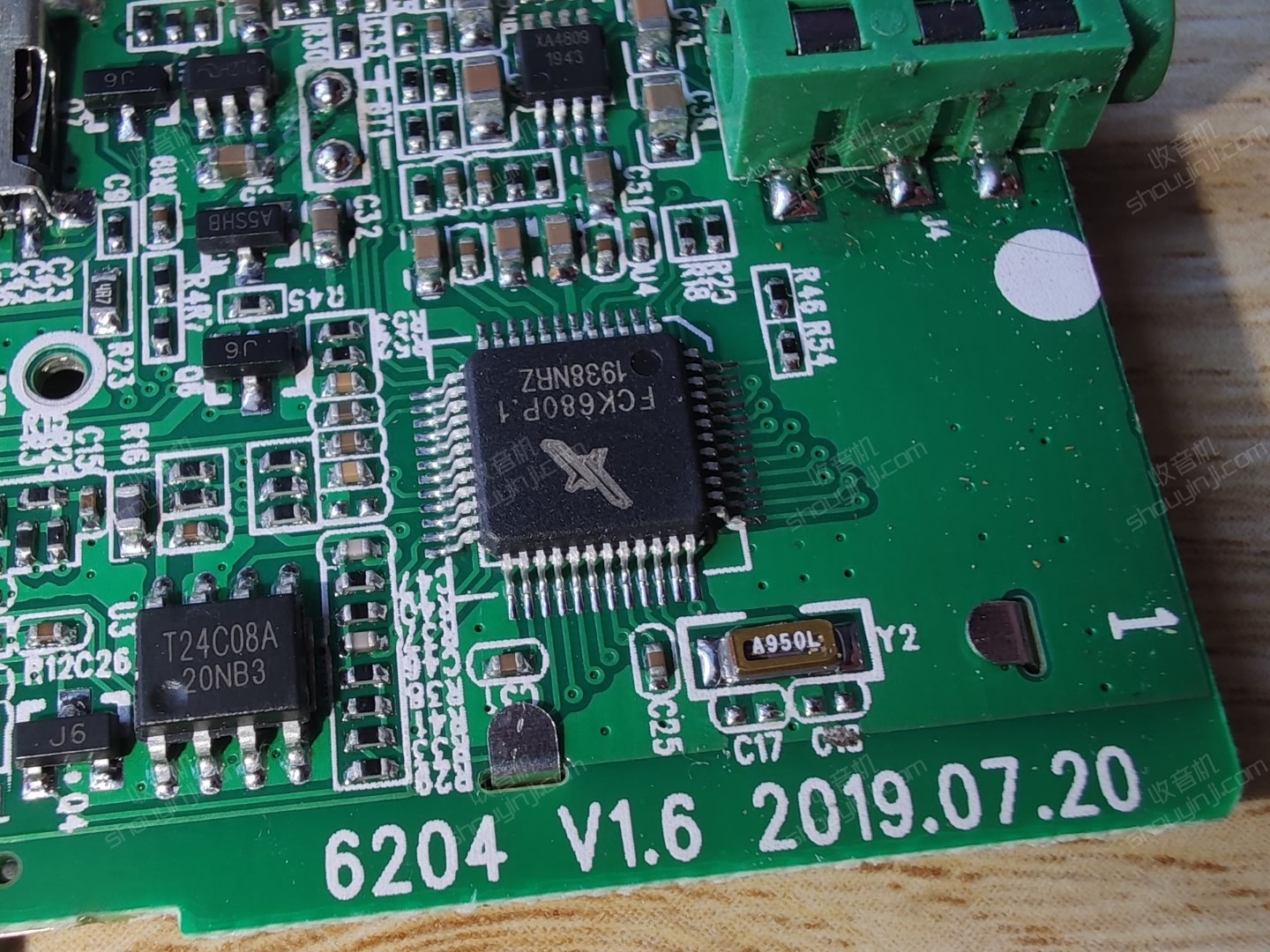

FCK680P.1是LCD液晶屏驱动控制IC
2019年7月20日生产

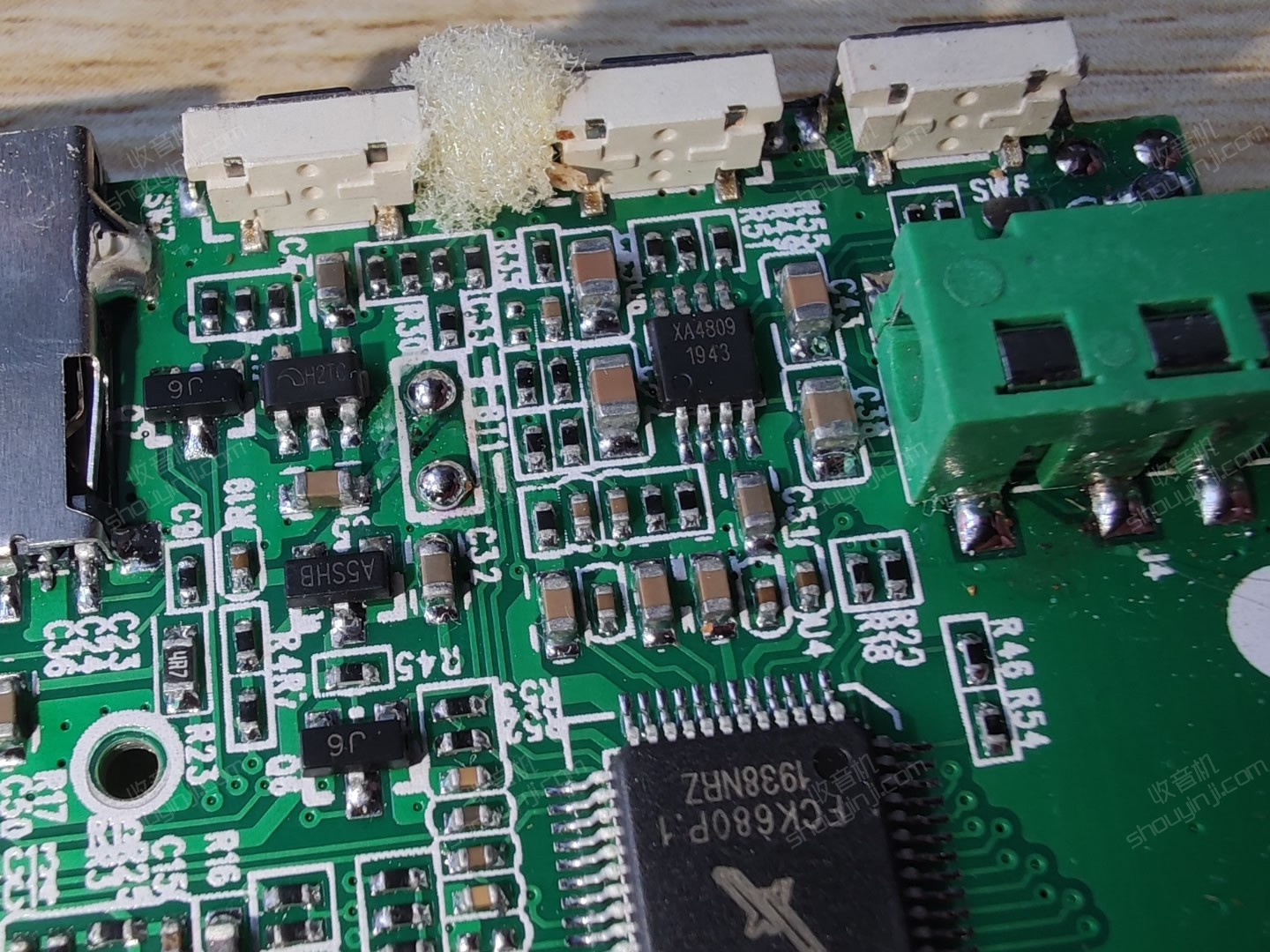

XA4809双声道音频功率放大器,驱动双声道耳机的
集合照
|
|
|
|
|
|
- 积分
- 284
- 最后登录
- 2021-5-6
- 阅读权限
- 20
- 积分
- 284
- 回帖
- 58
- 精华
- 0
累计签到:51 天 连续签到:5 天
初级
威望:1
金钱:222
贡献:0
魅力:0
赫币:6010
在线时间:13 小时
注册时间:2021-2-17
最后登录:2021-5-6
|
simon西蒙
发表于 2021-2-22 18:51:37
|
显示全部楼层
|
发消息
居然液晶屏驱动控制IC最显眼和占地,DSP芯片就那么点 |
|
|
|
|
|
累计签到:184 天 连续签到:1 天
版主
威望:694
金钱:4479
贡献:12
魅力:0
赫币:372600
在线时间:1451 小时
注册时间:2020-8-31
最后登录:2024-3-29
|
是啊,少了隐蔽罩! |
|
|
|
|
|
累计签到:487 天 连续签到:2 天
高级
威望:18
金钱:2026
贡献:0
魅力:0
赫币:2922
在线时间:239 小时
注册时间:2021-2-16
最后登录:2024-3-28
|
小音箱带收音机功能 |
|
|
|
|
|
