[拆机修机] 德劲未上市的“DE1103”收音机拆机

德劲/DEGEN 德劲/DEGEN 1106 人阅读 | 4 人回复 | 2021-05-27

很荣幸得到这个收音机,当初德劲公司作为测试机型,可惜未上市,听说德生757A与这个一模一样的,原因就不得而知了!

正面

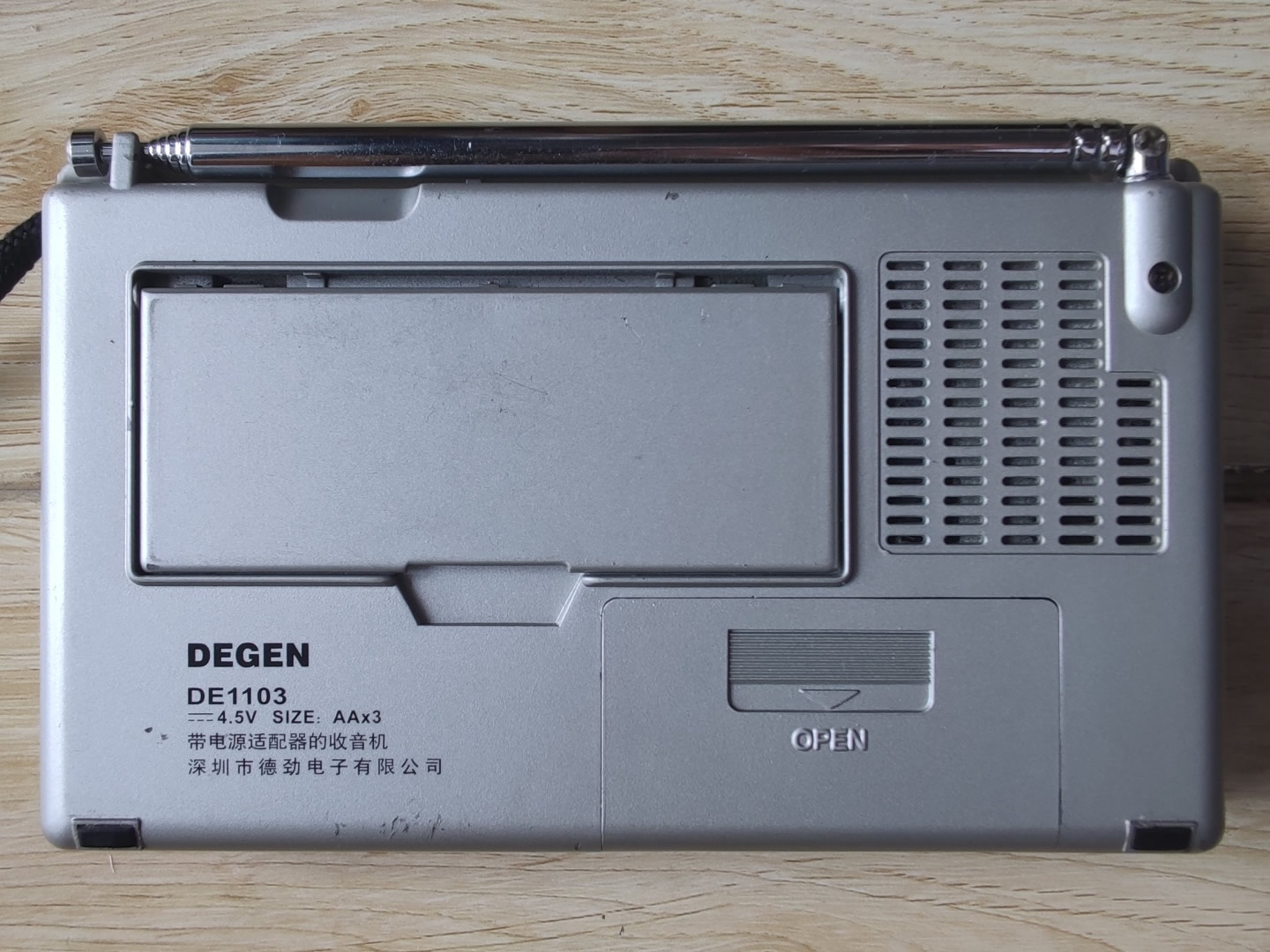

背面

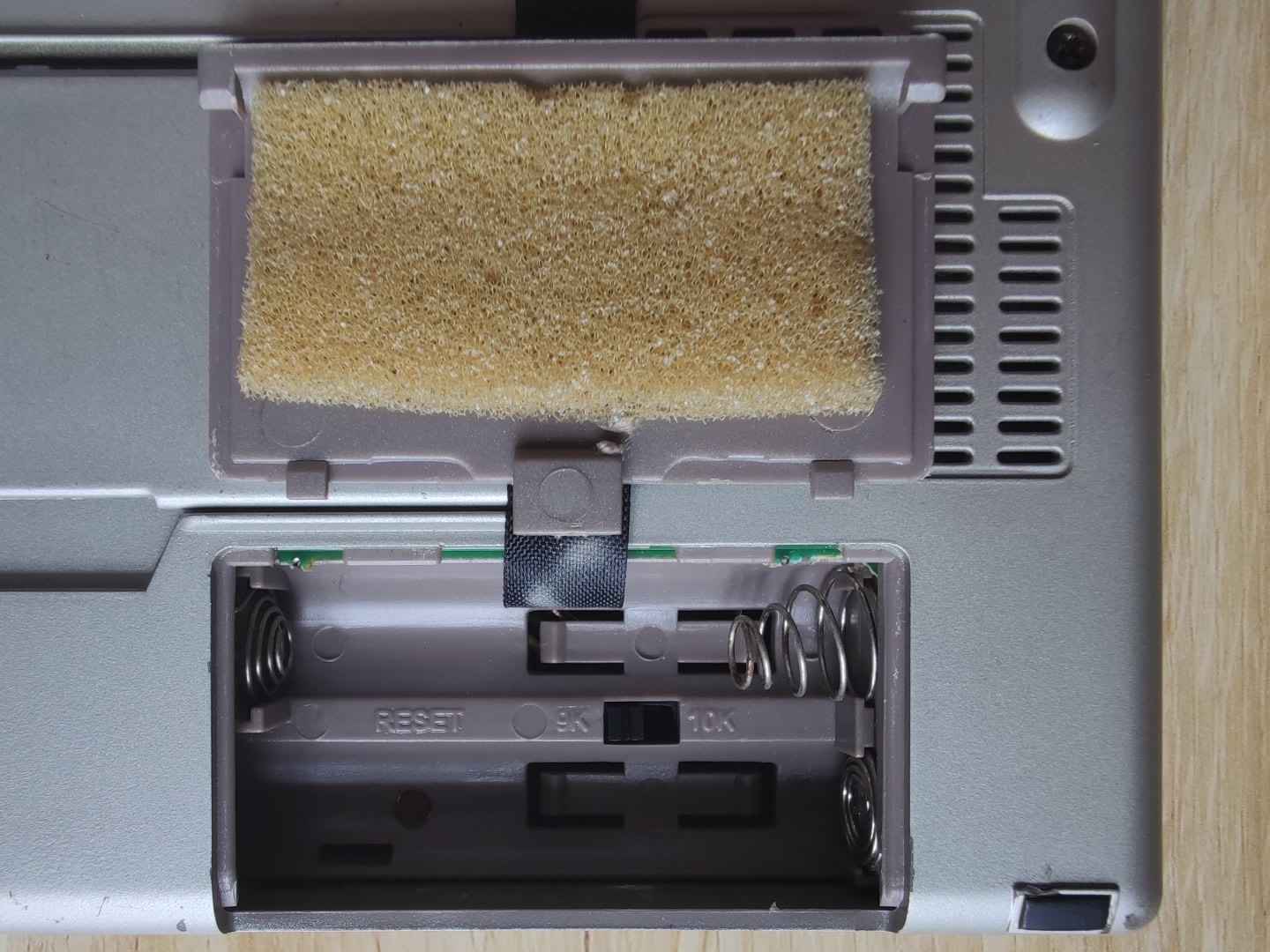

使用三节5#电池


侧边



正式拆机,我不知道跟现在的德生757A有什么区别


控制面板


喇叭16Ω 0.25W


主板还未拆下来

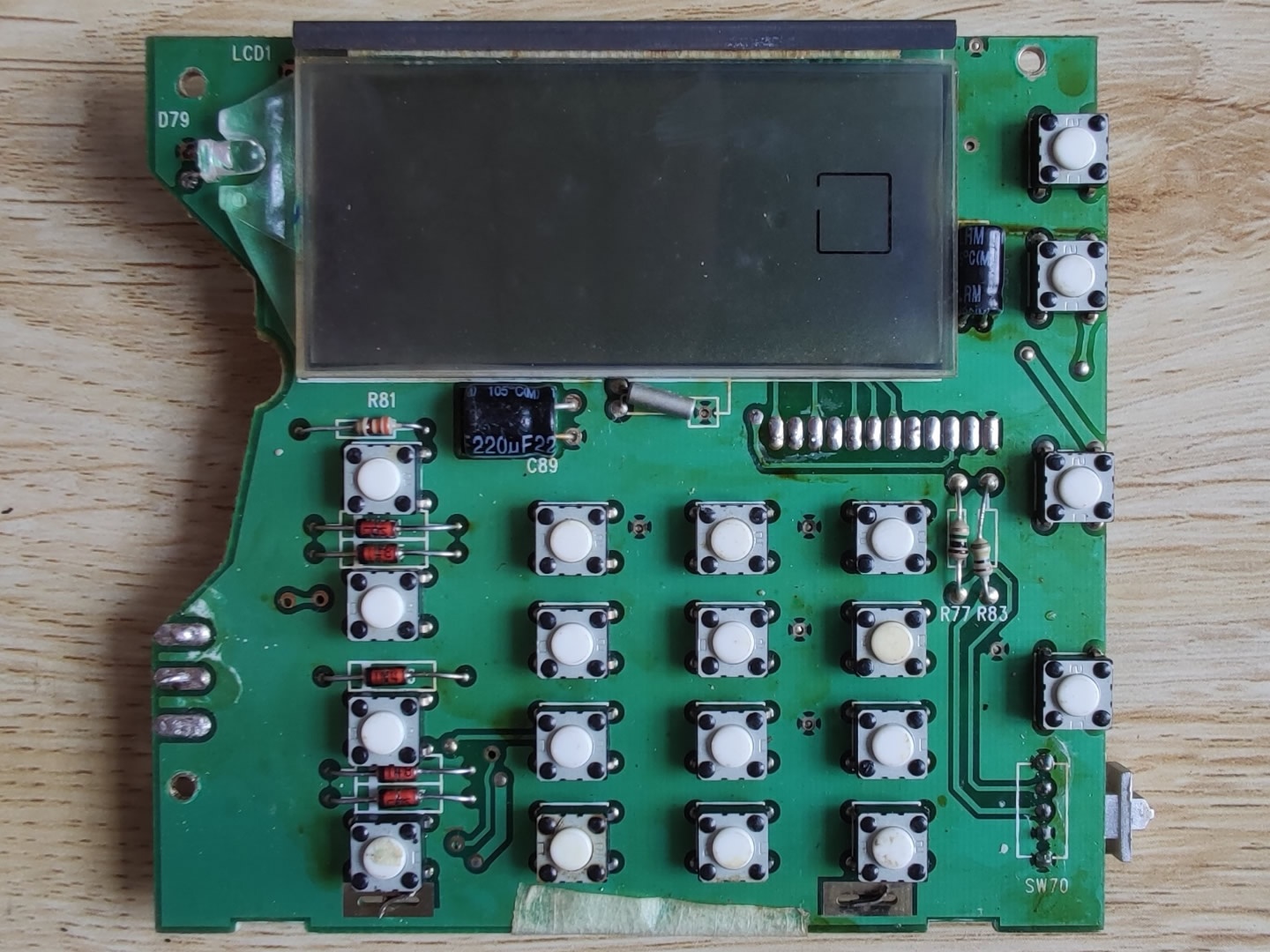

LCD控制面板正面

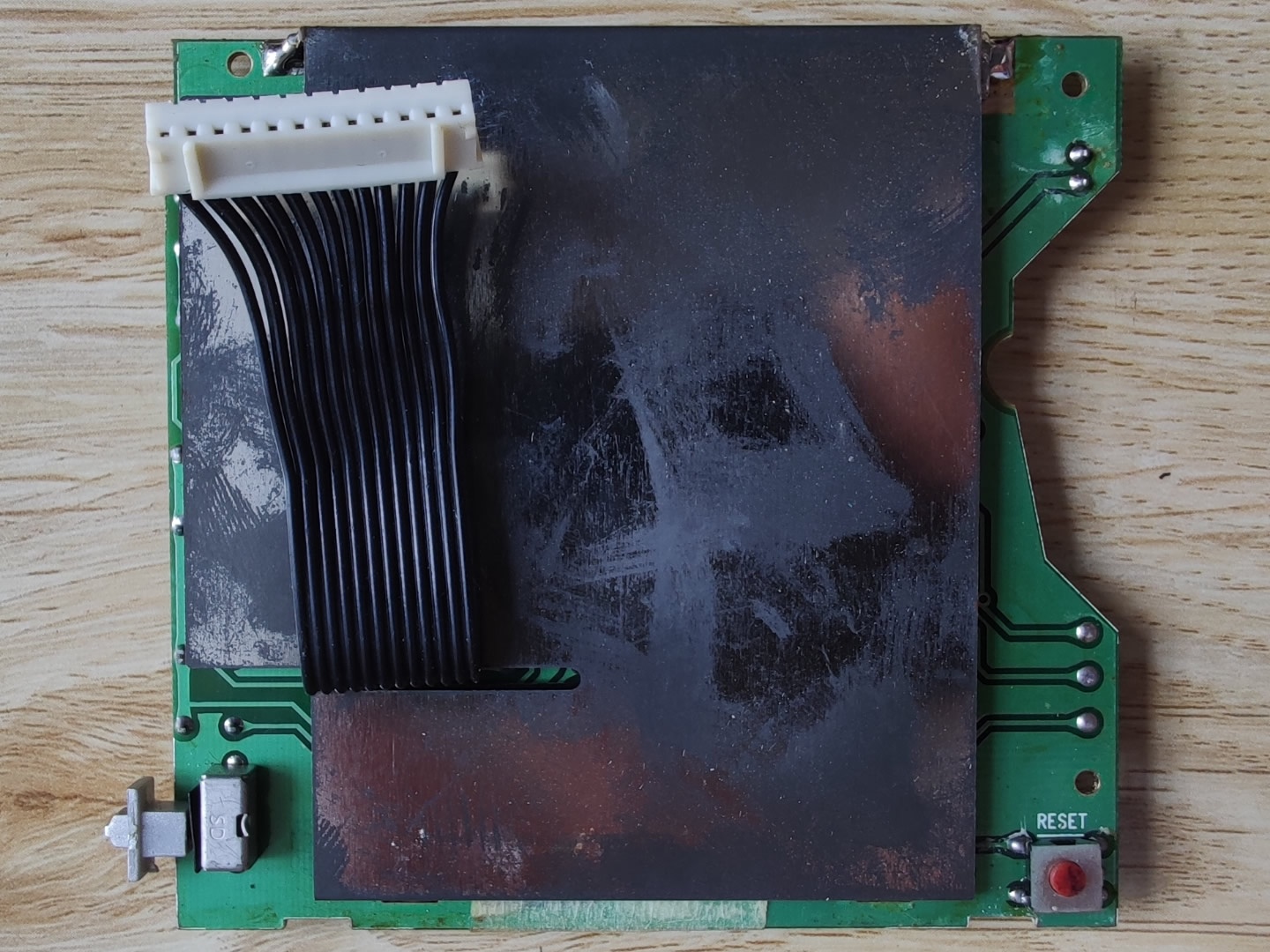

LCD控制面板背面

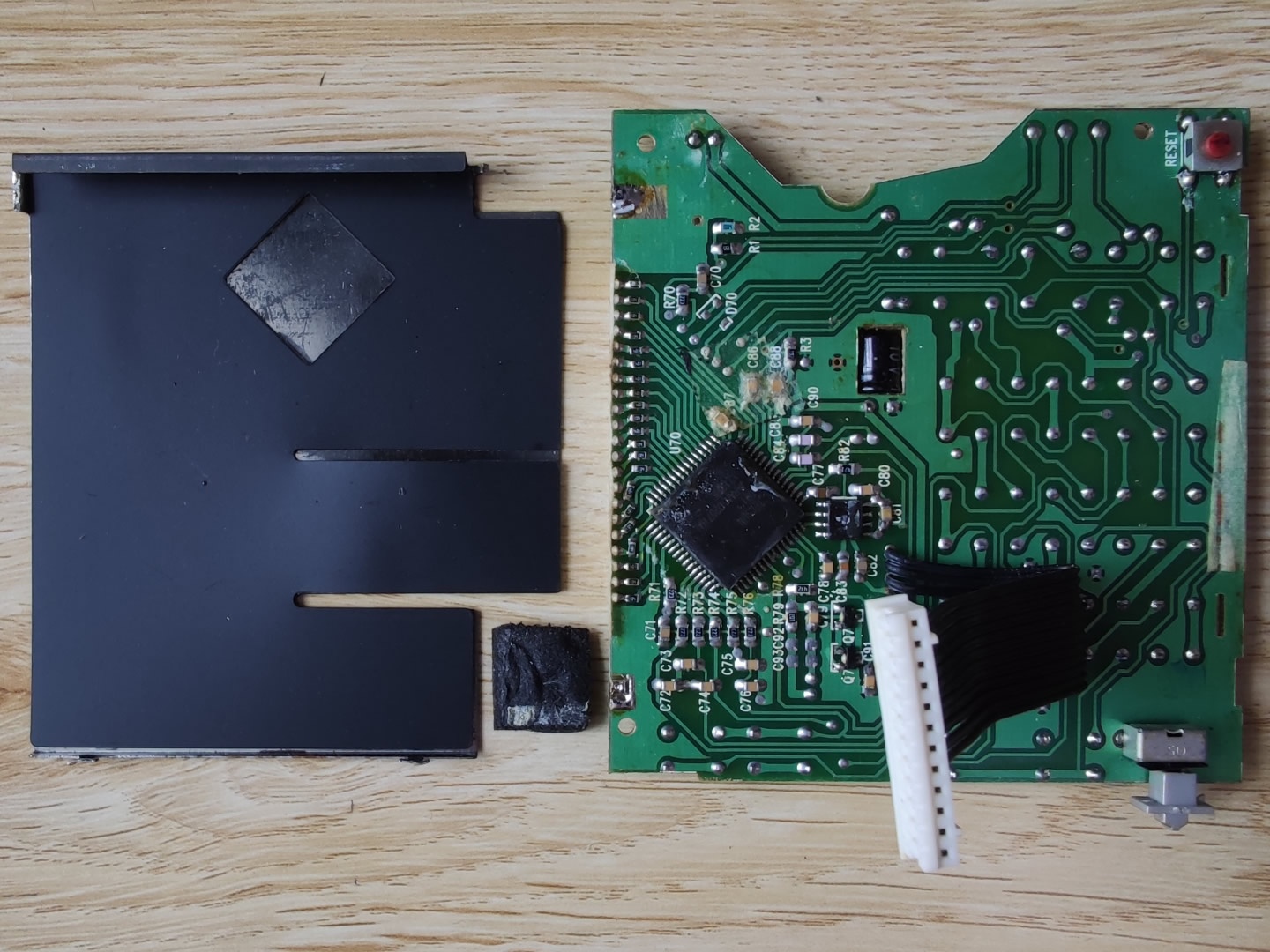

拆下隐蔽罩

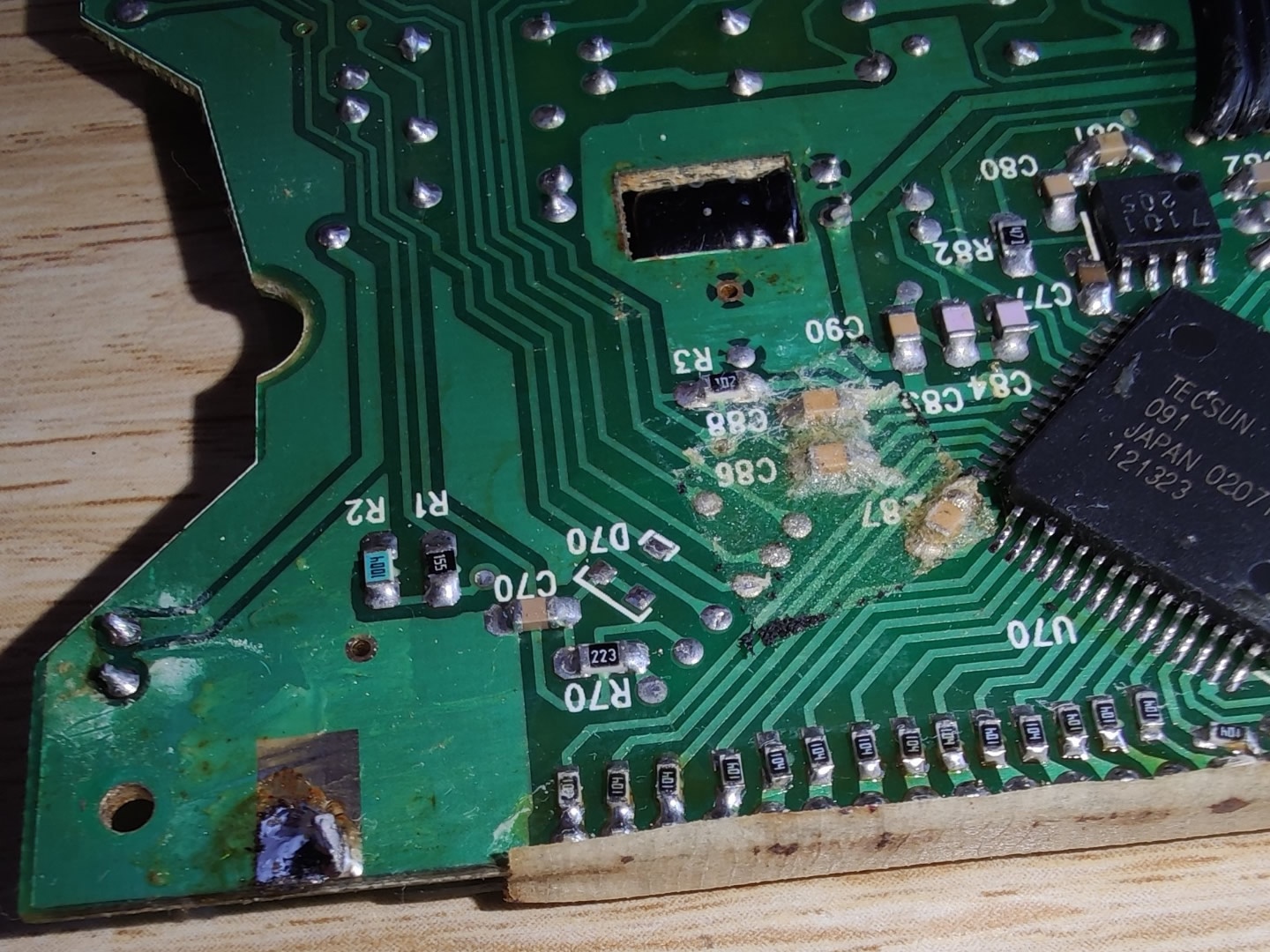

德生的LCD屏驱动IC?

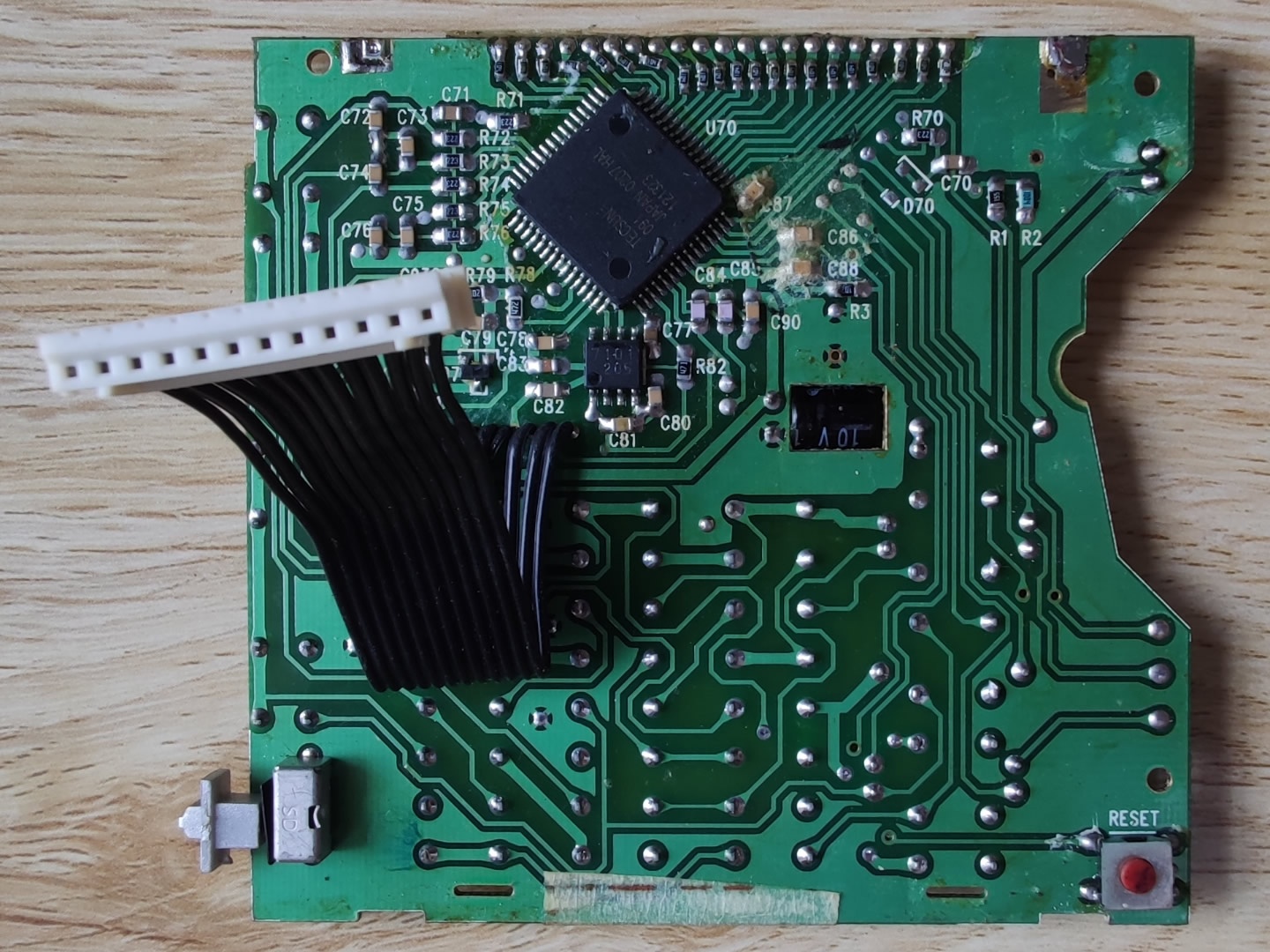

主电板背面

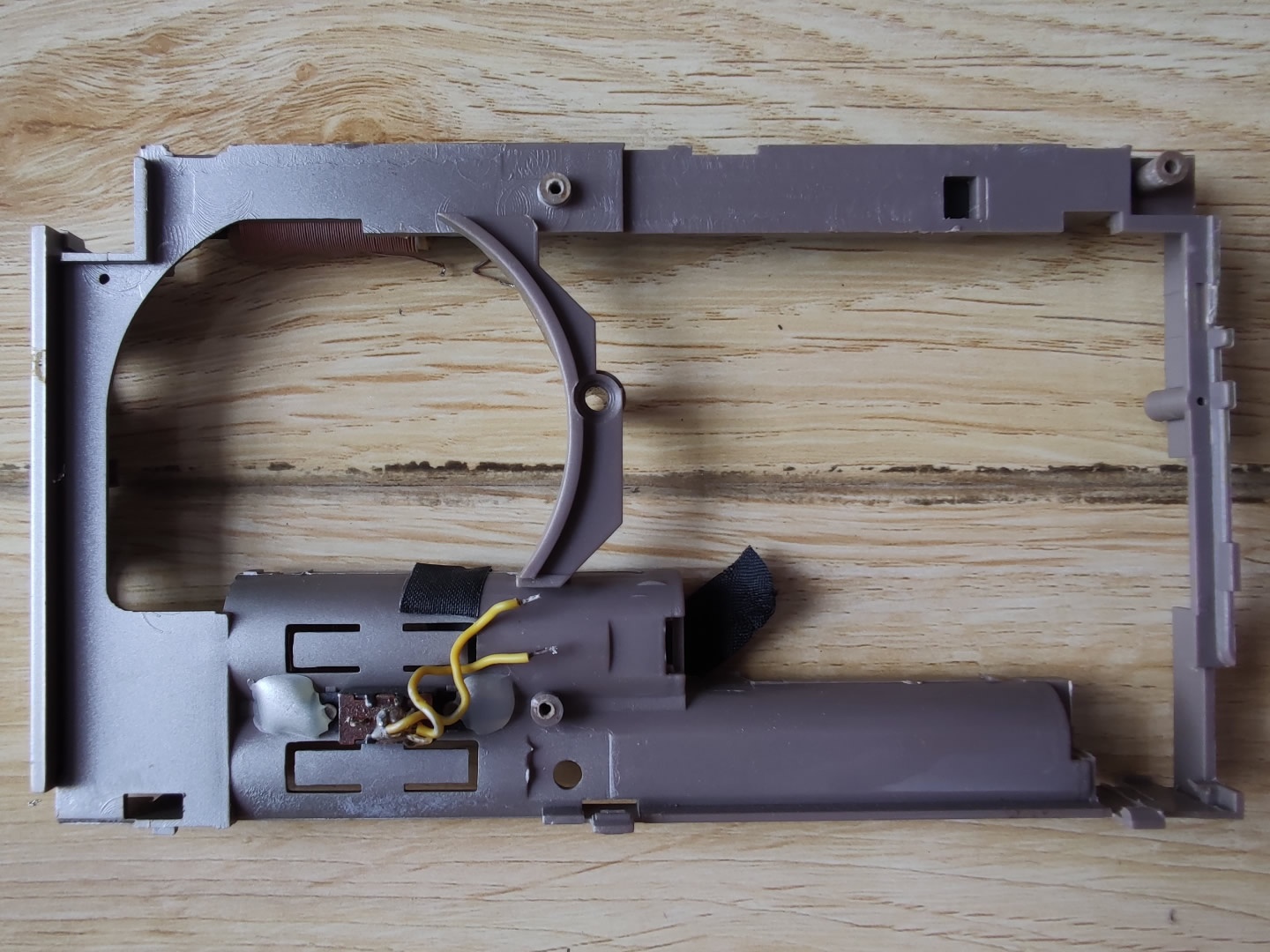

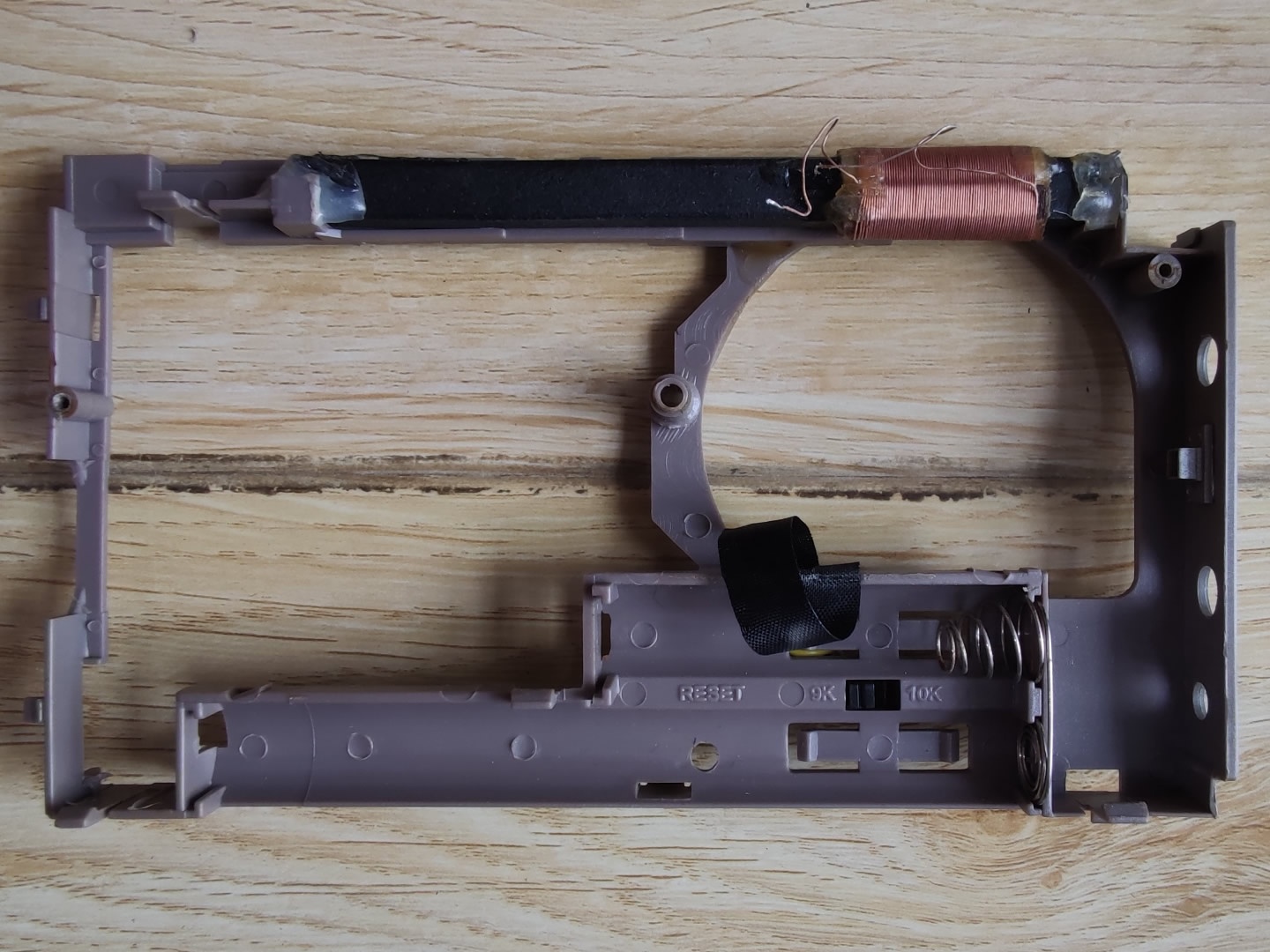

后盖里面


PL-757v05,00.12.04,应该是2000年生产的板子

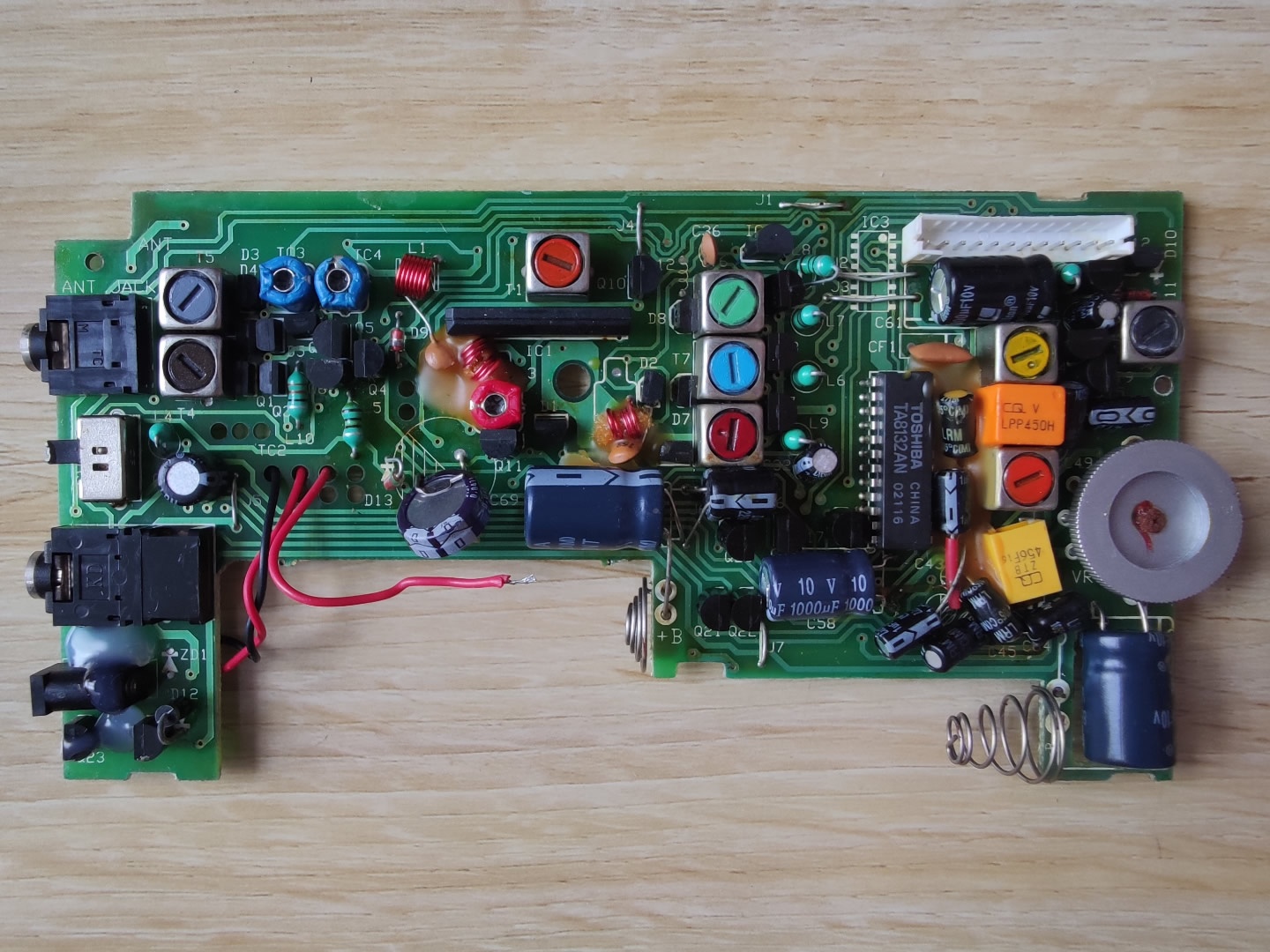

电板正面

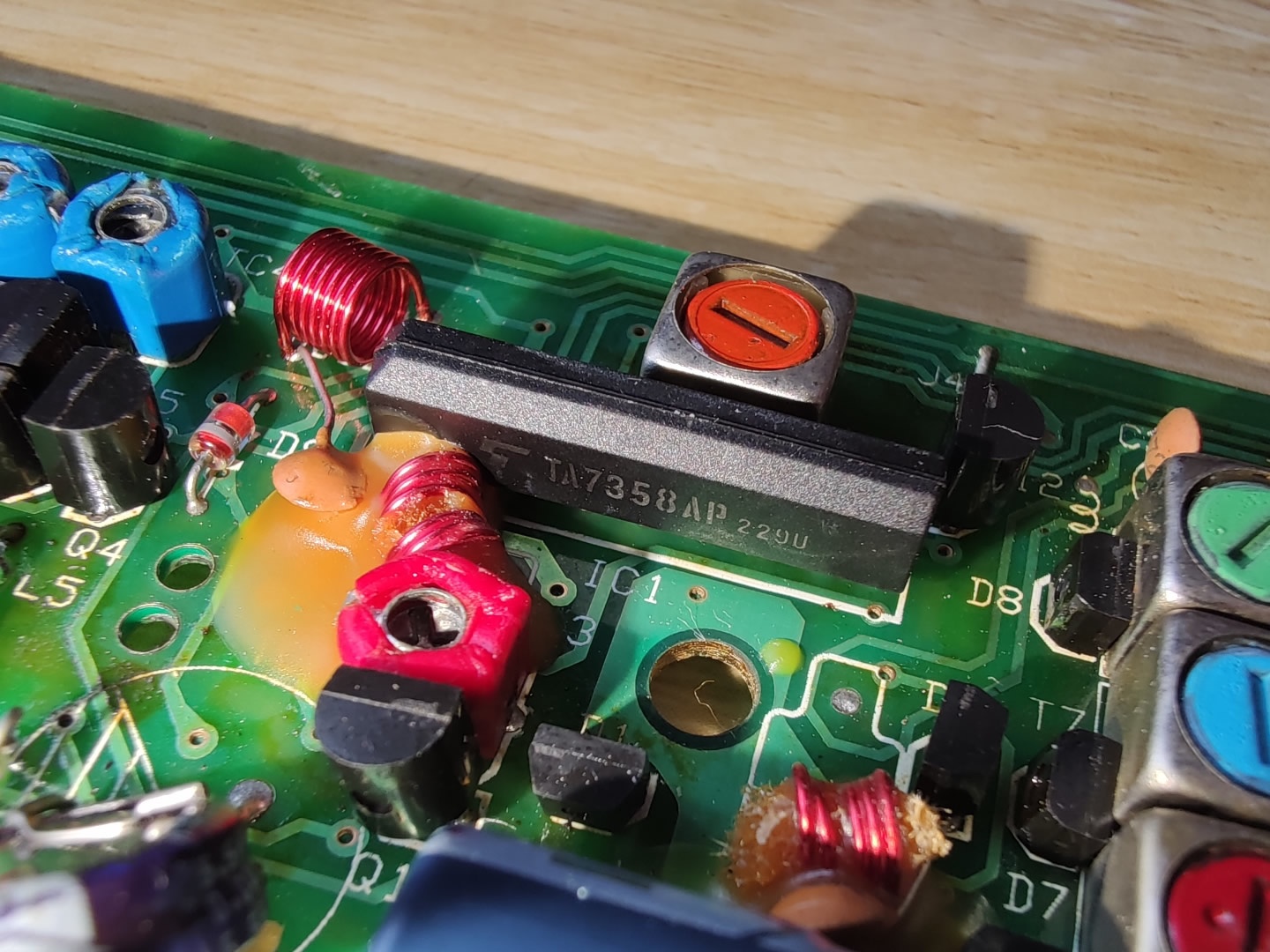

TA7358AP调频高放集成电路


东芝TA8132AN收音专用IC,听说在中高档收音机中使用最多。

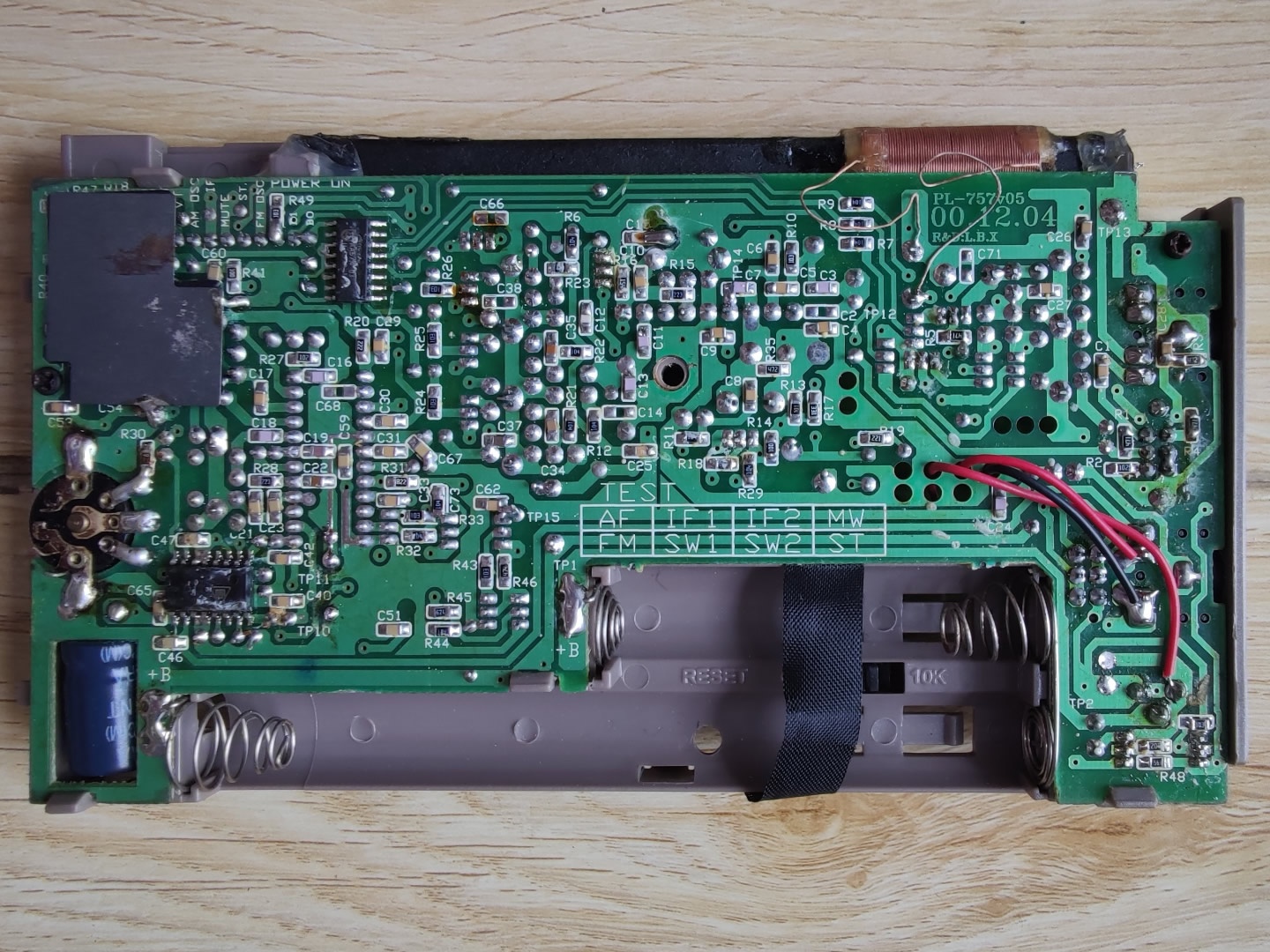

电板背面


74HC138D解码器/解复用器


CD1622CB 110mW×2/320mW BTL音频功放


电板支架



集合照
